以 LiTFSI/TEGDME 作为电解液的锂空气电池

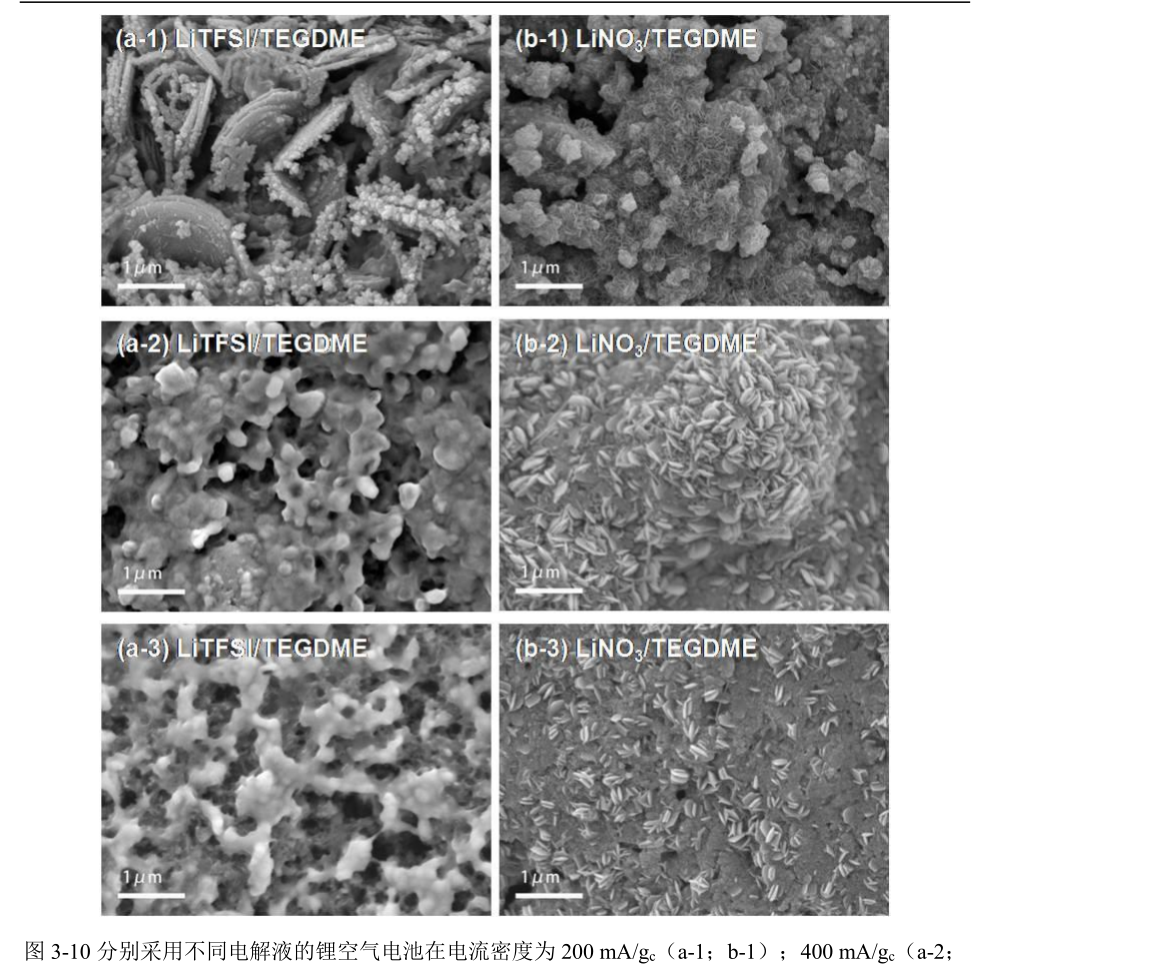

以 LiTFSI/TEGDME 作为电解液的锂空气电池，在电流密度为 200 mA/g （a-1）、400 mA/g （a-2）和 500 mA/g （a-3）的条件下进行深度放电测试，并对正极上的产物进行 FESEM 表征，如图 3-10 所示。图 a-1 是 LiTFSI/TEGDME 在电流密度为 200 mA/g条件下的放电产物图。从图中可以看出，在正极表面上生成的是圆形片状的放电产物，推测该放电过程由溶液机理主导。随着电流密度增大，生成的是薄膜状的放电产物（如图 a-3），该放电过程可能是表面机理主导。这也可以判断出，在电流密度较小的条件下生成的放电产物较多，因此也具有较高的放电容量。图 3-10 中 b-1、b-2 和 b-3 是基于 LiNO 3 /TEGDME 的电池分别在电流密度为 200 mA/g、400 mA/g 和 500 mA/g 的条件下的放电产物图，在大电流条件下生成的是小的片状的产物，随着电流变小，生成的是大颗粒的产物。对比两种锂盐的放电产物，在 200 mA/g 的电流密度条件下得到的都是大颗粒的产物；而在 500 mA/g 的电流密度条件下，采用低 DN 的锂盐，生成的产物较少，正极还保留了大量的孔道；采用高 DN 的锂盐，正极的孔道中生成了大量的放电产物。这是因为 NO 3 - 会促进中间体的溶剂化，这有利于通过溶液途径放电，正极表面不容易被钝化，因此可以持续的进行电子传输，在正极内部生成大量的放电产物，从而获得较高的电池放电容量。
