在低温熔盐 LiTFSI-CsTFSI 中电沉积钼

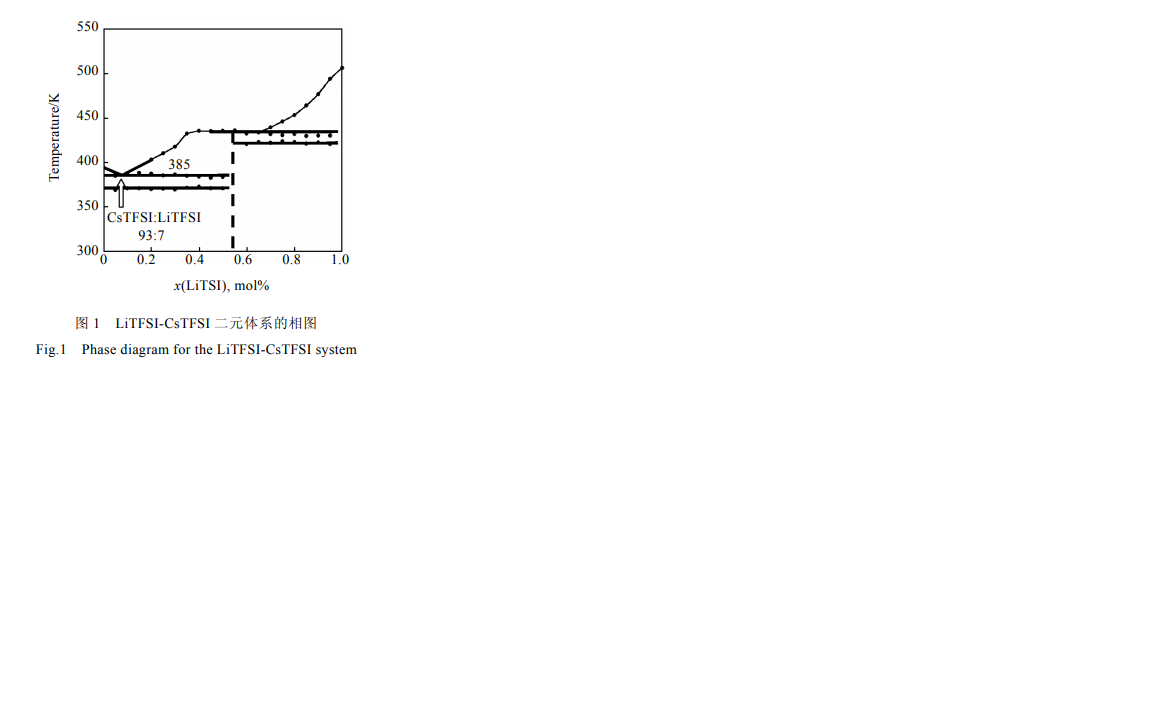

在微系统制作工艺中十分需要加工具有较高深宽 比的器件。德国科学家将X射线同步辐射掩膜刻蚀和电 化学铸模结合在一起，于20世纪80年代末发明了LIGA (lithografie galvanoformung abformung)技术。经过不断 完善，该技术可以制作镍、铜、金、银、铁镍合金等金 属微构件。如果将难熔金属，例如钼、钨、钽等应 用到LIGA工艺中制备金属微构件，凭借难熔金属所具 备的高强度、高硬度和优异的耐蚀性将使微构件的性能 更加优异。对于LIGA工艺来说，250 ℃是操作的极限 温度，适宜的操作温度是200 ℃以下。已有很多学者对 熔盐电沉积法制备难熔金属进行过研究报道，但操 作温度大都在250 ℃以上，因此需要开发一种低温熔盐 电沉积技术来满足LIGA工艺中对温度的限制。 近10年来，室温熔盐(或称作离子液体)逐渐获得 研究者的重视。室温熔盐具有宽广的液相线范围、低 粘度、不可燃、非常低的蒸气压和较宽的电化学窗口 等优点。迄今为止，采用室温熔盐电沉积技术制备难 熔金属的研究还较少，所得结果也存在一些争议。 二(三氟甲基磺酸酰)亚胺碱金属盐MN(SO2CF3)2 (简记为MTFSI，M=Li、Na、K、Rb、Cs)是一种电导 率较高的离子液体，非常适合作为电解质。 LiTFSI-CsTFSI二元共晶体系的电导率为18.4 mS/cm (150 ℃)。LiTFSI-CsTFSI二元体系的相图见图1。 本研究利用电沉积法在150~200 ℃的温度范围 内，以LiTFSI-CsTFSI共晶体系熔盐作支撑电解质来制 备金属钼。
