LiMn 2 O 4 在不同浓度 LiTFSI 下的循环性测试

2021-06-30 22:52:00
何妍
原创
1217
摘要:无论是在0.5 C还是1 C下,循环过程中的库伦效率都非常的优异,LiTFSI电解液具有优异的稳定性。

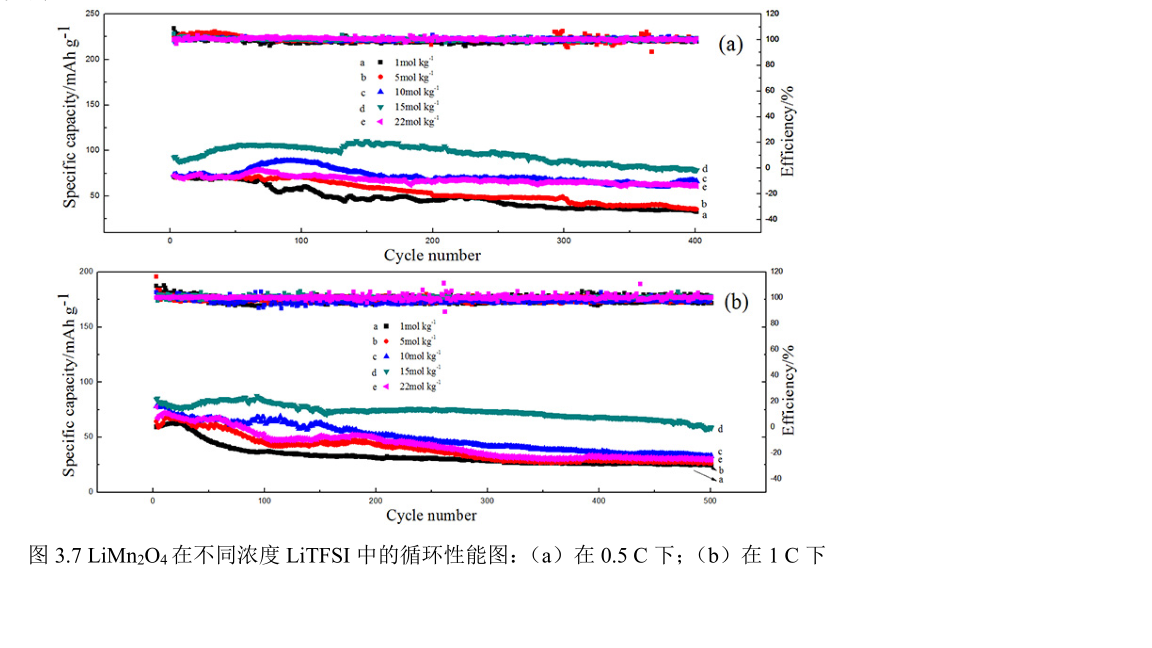

图 3.7(a)、(b)为 LiMn 2 O 4 在不同浓度 LiTFSI 下的循环性能图,倍率分别为 0.5和 1 C,测试电压区间与 CV 窗口相对应。由图(a)可知,当 LiTFSI 浓度为 1 molˑkg -1时,LiMn 2 O 4 整个循环过程中比容量都有大幅度的衰减,比容量从第一圈的 71.4 mAh⋅g -1衰减到 36.5 mAh⋅g -1 ,即 300 圈之后才趋于平稳,容量保持率仅有 45.9%。随着电解液的浓度的升高,衰减状况得到了缓解,在 5 molˑkg -1 LiTFSI 中,LiMn 2 O 4 在 100 圈之后逐渐发生衰减,起始比容量为 72.1 mAh⋅g -1 ,循环 100 圈后比容量从 70.6 mAh⋅g -1 衰减到35.6 mAh⋅g -1 ,容量保持率为 49.4%。LiTFSI 浓度为 10、15 和 22 molˑkg -1 时,可以从图(a)中观察到前 150 圈都有一段比容量提升,之后发生衰减也非常的平稳,此时拥有良好的循环稳定性,LiMn 2 O 4 对应的起始比容量分别为 73.5、92.4 和 72.9 mAh⋅g -1 ,容量保持率分别是 80%、85%和 83.6%。为了更好的探究不同浓度下 LiTFSI 的循环性能,在测定了低倍率(0.5 C)循环之后,又进一步研究在 1 C 倍率下的循环性能。如图(b)所示,可以看出在 1、5、10 和22 molˑkg -1 LiTFSI 电解液中,LiMn 2 O 4 的比容量在循环 50 圈之后都出现了大幅度的衰减,并都在大约350圈后趋于平缓,各自的起始比容量为59.3、64.2、70.5和68.4 mAh⋅g -1 ,循环 500 圈之后分别衰减到 24.5、26.3、32.9 和 30.2 mAh⋅g -1 。LiTFSI 浓度为 15 molˑkg -1时,LiMn 2 O 4 的比容量先发生明显的提升,在 300 圈之后逐渐发生衰减,但之后比容量逐渐趋于平稳,500 圈循环后比容量由起始的 84.5 mAh⋅g -1 下降到 58.5 mAh⋅g -1 。由图 3.7可以看出,无论是在0.5 C还是1 C下,循环过程中的库伦效率都非常的优异,说明LiTFSI电解液具有优异的稳定性。经过上述分析可得出 LiMn 2 O 4 在 15 molˑkg -1 LiTFSI 中循环性能更好。

联系我们
联系人: 何清
电话: 021-38250098
传真: 021-38228591
Email: qing@moiear.com
QQ: 3078182654
微信: 13816393132
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区环湖西二路588号201~249
ICP标识
www.litfsi.cn 微信客服(销售)
021-38250098
客服电话
底部分享

资料、文档

021-38250098

默逸(上海)科技有限公司(Moiear

  • 销售工程师:何经理
  • 138 1639 3132 qing@moiear.com
  • 0
