LiTFSI 腐蚀铝箔的原因

2021-07-08 00:08:00
何妍
原创
1494
摘要:LiTFSI 体系电解液中的铝箔表 面主要成分可能为 LiF 以及部分 Al2O3,直链碳 酸酯,并且随着直链全氟取代的碳链的增长铝箔 表面的钝化膜明显变薄。

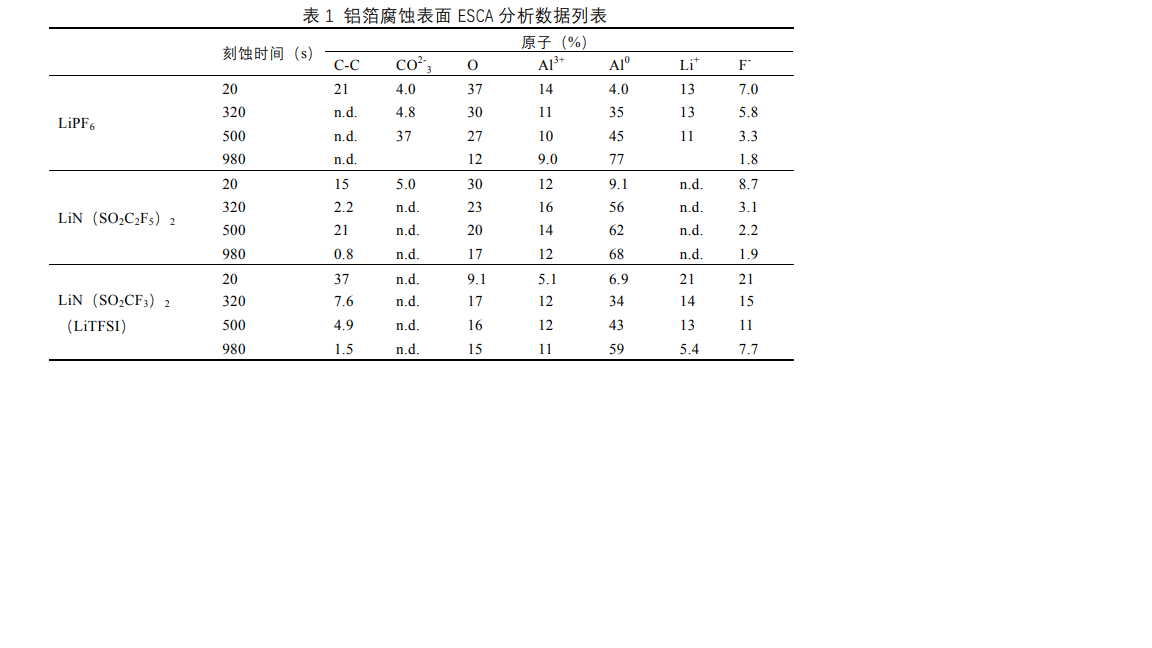

在众多的锂盐中,磺酸类的锂盐所组成的电解液都有腐蚀铝箔现象,而 LiPF6 电解液却没有腐蚀铝箔的现象,说明在电压升高的过程中,不同的电解液体系在铝箔表面发生了不同的化学反应。Krause 等用光电子能谱化分研究了 LiPF6 体系电解液与 LiN(CF3SO2)2、LiN(C2F5SO2)2 电解液体与铝箔发生电化学反应后,铝箔表面的情况,如表 1所示。 LiTFSI 体系电解液中的铝箔表面主要成分可能为 LiF 以及部分 Al2O3,直链碳酸酯,并且随着直链全氟取代的碳链的增长铝箔表面的钝化膜明显变薄。而没有腐蚀现象的 LiPF6电解液中铝箔表面的主要成分,绝大多数的研究者认为是更稳定的 LiF3。因此 LiTFSI 电解液腐蚀铝箔的原因与其阴离子中的磺酸全氟碳链有关。


联系我们
联系人: 何清
电话: 021-38250098
传真: 021-38228591
Email: qing@moiear.com
QQ: 3078182654
微信: 13816393132
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区环湖西二路588号201~249
ICP标识
www.litfsi.cn 微信客服(销售)
021-38250098
客服电话
底部分享

资料、文档

021-38250098

默逸(上海)科技有限公司( Moiear

  • 销售工程师:何经理
  • 138 1639 3132  qing@moiear.com
  • 0
