LiTFSI-OZO 离子液体作为电解质的充放电性能

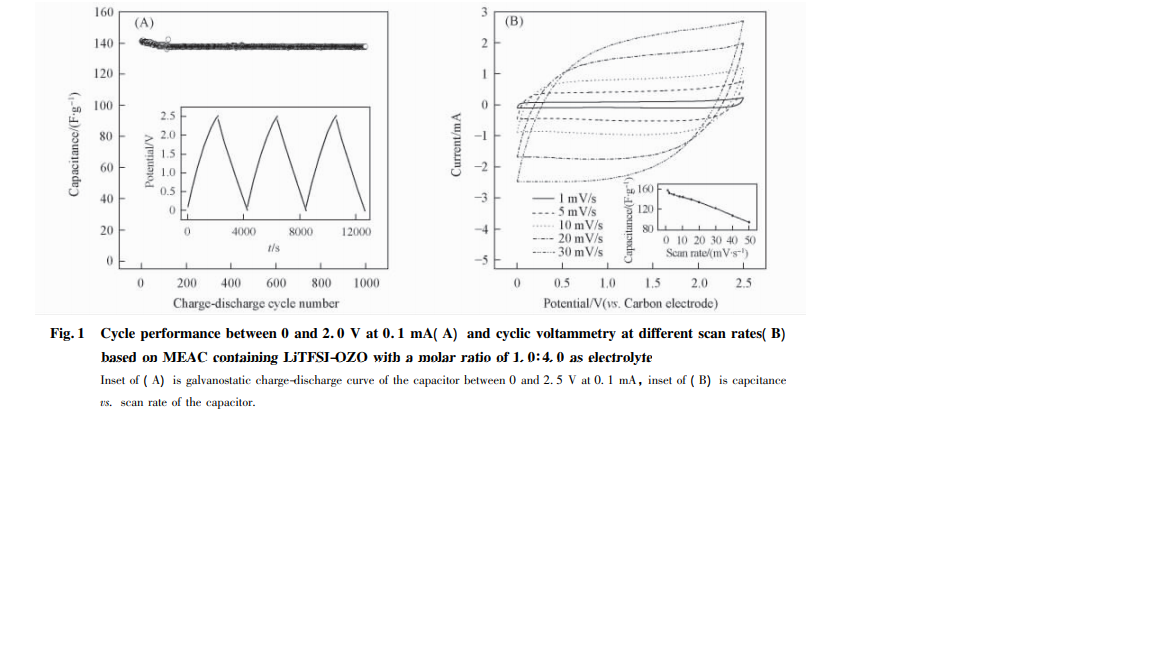

能 由恒流放电曲线可计算出模拟电容的比容量，其中应用 LiTFSI-OZO 摩尔比为 1∶ 4. 0( 室温电导率 0. 65 × 10 － 3 S /cm) ［见图 1( A) 插图］和 1∶ 4. 5( 室温电导率 0. 75 × 10 － 3 S /cm) 离子 液体电解液的中孔活性炭模拟电容在 25 ℃时分别为175. 2 和184. 6 F /g，显著优于应用 LiTFSI-OZO 摩 尔比为 1∶ 4. 5 的离子液体电解液的碳纳米管模拟电容( 20. 52 F /g) 和微孔活性炭模拟电容( 32. 9 F /g) ． 另外，图 1( A) 中孔活性炭模拟电容在 0 ～ 2. 0 V 电压区间内的循环性能测试显示，该样品循环充放电 1000 次，放电容量损失小于 2. 4% ，表现出良好的循环性能．由不同扫描速率下的循环伏安曲线［图 1( B) ］可知，随着扫描速率的增大，模拟电容的比容量在 1 和 50 mV/s 扫描速率下，从 157. 6 F /g 下降到 94. 1 F /g，扫描速率增大 50 倍，比容量降低了约 40% ［见图 1( B) 插图］． 但总体来看，在不同的扫描速度下，各双电层电容的循环伏安测试曲线均保持较 好的近似矩形或是近似平行四边形形状，进一步表明 LiTFSI-OZO 离子液体作为电解质应用于中孔活 性炭为电极材料的模拟电容中具有较好的大电流充放电性能．
