LiTFSI-OZO 离子液体电解质材料

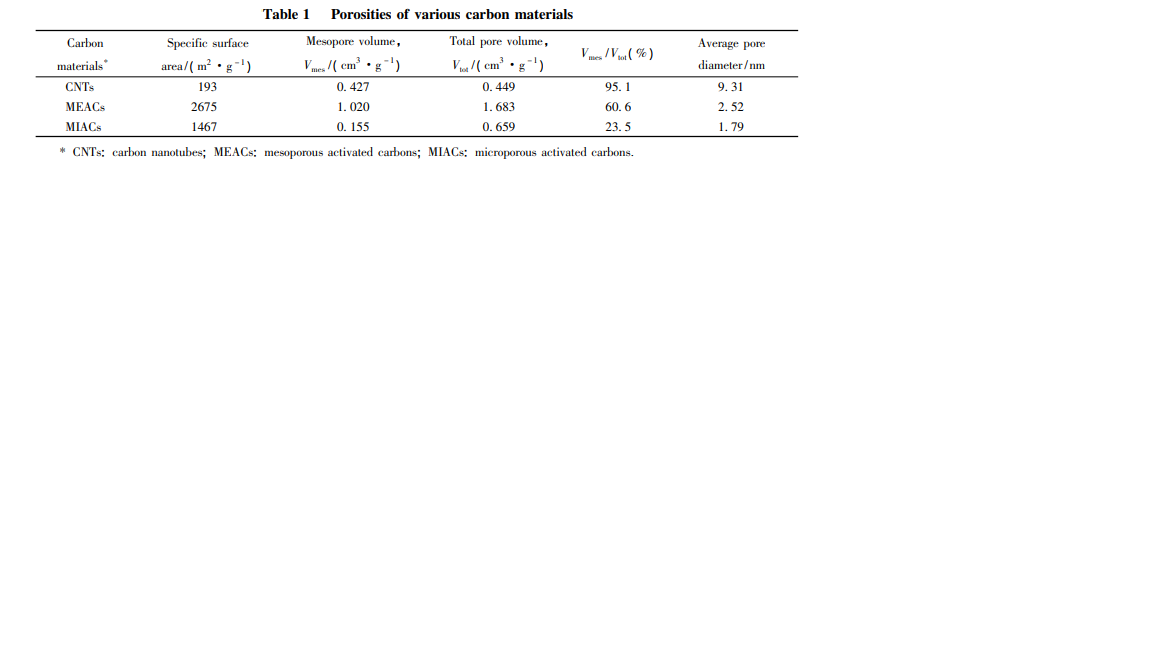

谱学与理论研究结果表明，在 LiTFSI-OZO 离子液体中存在与 Li+ 直接作用的“自由离子”，根据先导物摩尔比的不同，还存在不等量的具有更大体积的接触离子对和积聚离子，对于多孔炭电极来说，只有电解质中“自由离子”迁移至孔道内才能形成有效的双电层，因此电解质中“自由离子”数越少，离子尺度越大，则炭材料的表面利用率就越低，这一相容特性直接决定了炭电极材料在离子液体电解液中的比电容等电化学性能． 通过量化计算得出 TFSI － 离子和 LiTFSI-OZO 离子液体体系中 3种可能的自由离子的优化结构，其中 TFSI － 离子的尺寸为 0. 7123 nm，3 种自由离子的尺寸分别为0. 5210 nm［OZO( Li) + ］，1. 0477 nm［OZO( Li) + -TFSI －］和 1. 4463 nm［4OZO( Li) + -TFSI －］． 由表 1 中不同炭材料的孔径分布可以看出，以中孔( 2 ～ 5 nm) 为主的活性炭比微孔活性炭和碳纳米管更能满足 LiTFSI-OZO 离子液体电解质材料的离子尺寸要求．
