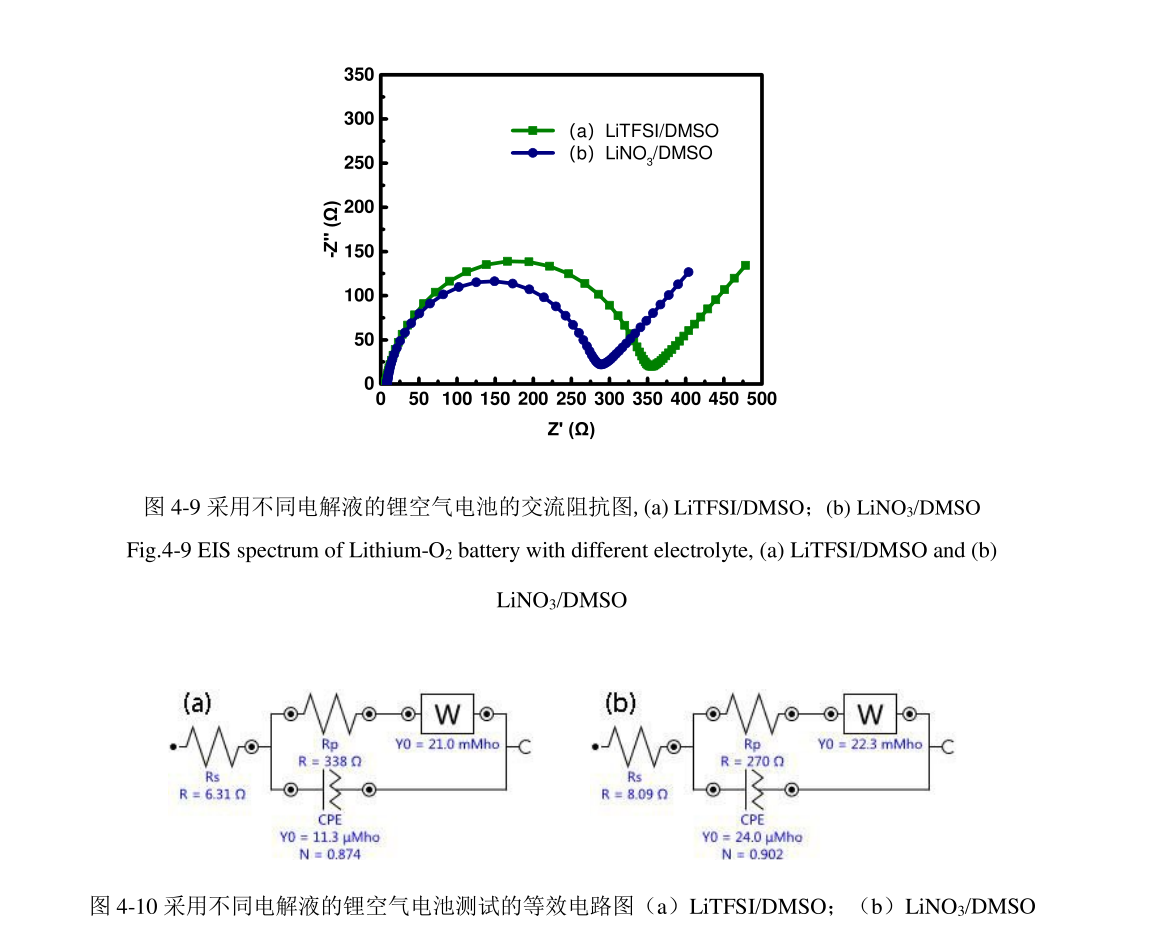

圖 4-9， 以 LiTFSI/DMSO 和 LiNO 3 /DMSO 爲電解液的鋰空氣電池在純氧環境下放電前的 EIS 測試圖， 從圖 4-10 中可以看齣， 以 LiTFSI/DMSO 爲電解液的鋰空氣電池的內阻爲 6 Ω， 電荷轉移阻抗爲 338 Ω； 而以 LiNO 3 /DMSO 爲電解液的鋰空氣電池的內阻爲 8 Ω,電荷轉移阻抗爲 270 Ω。 在 DMSO 中採用兩種鋰鹽對電池內阻變化不大， 可能與溶劑自身有關。因爲有研究證明 DMSO與 Li會髮生反應 ， 因此這會阻礙 Li與 LiNO 3的反應過程。
