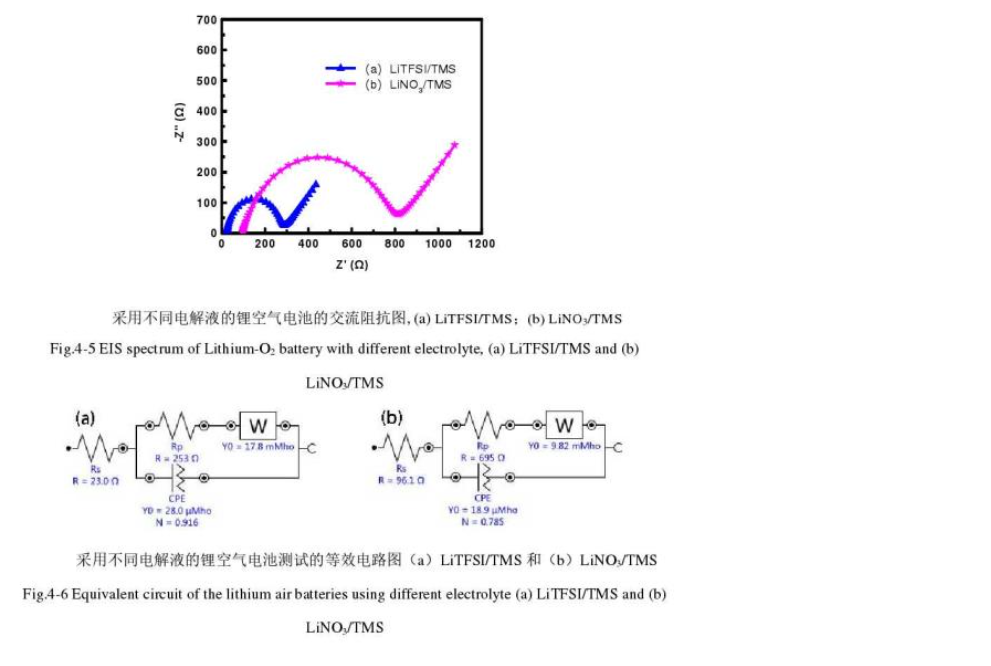

圖1是以 LITFSI/TMS和LiNO3/TMS爲電解液的鋰空氣電池在純氧環境下放電前的EIS測試圖，電池圖譜均由高頻區的圓弧和低頻區的直線組成。實軸與高頻區的交點爲電池的內阻Rs;高頻區的半圓錶示的是電荷轉移阻抗。通過NOVA對數據進行擬閤，圖2爲 LiTFSI和LiNO3的等效電路圖。從圖中可以看齣，以 LITFSI/TMS爲電解液的鋰空氣電池的內阻爲23 歐姆，電荷轉移阻抗爲253歐姆;而以LiNO3/TMS爲電解液的鋰空氣電池的內阻爲96歐姆，電荷轉移阻抗爲695歐姆.可以看齣基於TMS, LITFSI爲電解液電池的內阻和電荷轉移阻抗比LINO3小。
