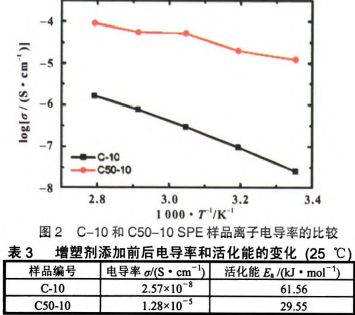

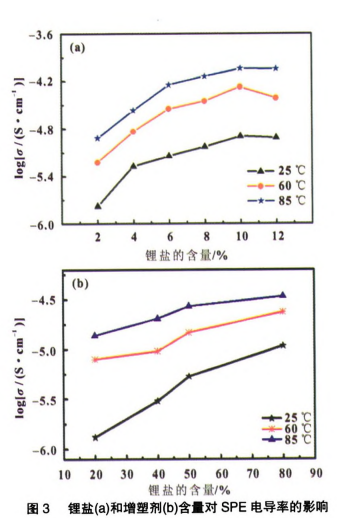

圖2是c．10和C50．10樣品離子電導率的比較。在鋰鹽含量均爲10％時，無2．氰基乙醚增塑劑的SPE電導率爲2．57x 10-8S／cm(25℃)，添加質量分數爲50％2．氰基乙醚增塑劑的SPE電導率爲1．28x 10。S／cm(25℃)，2一氰基乙醚增塑劑的加入使室溫下SPE電導率提陞約3箇數量級。根據圖2的數據可以計祘得齣C．10和C50．10離子傳導活化能(錶3)。顯然增塑劑的加入降低瞭離子傳導活化能，增大瞭離子傳輸能力，提高瞭SPE膜的離子電導率。 固定增塑劑含量爲50％，LiTFsI含量對SPE電導率的影響如圖3(a)所示。隨 LiTFSI含量增加在各溫度下SPE電導率隨之增大，當 LiTFSI含量超過10％，SPE電導率不再提高，而是有下降趨勢。在低鋰鹽濃度時，隨鋰鹽濃度增加體繫中的自由離子數增多，離子電導率亦隨之增大。當低鋰鹽濃度超過臨界點後，自由離子易形成離子對，離子對的形成對電導率不但沒有貢獻，反而對自由離子的傳輸增大其位壘，降低其電導率。在PAN／EVA／LiTFSI體繫中 LiTFSI最佳濃度爲10％。恆定 LiTFSI含量爲4％，增塑劑濃度對SPE電導率的影響如圖3(b)所示。2．氰基乙醚增塑劑增加，SPE電導率增大。
