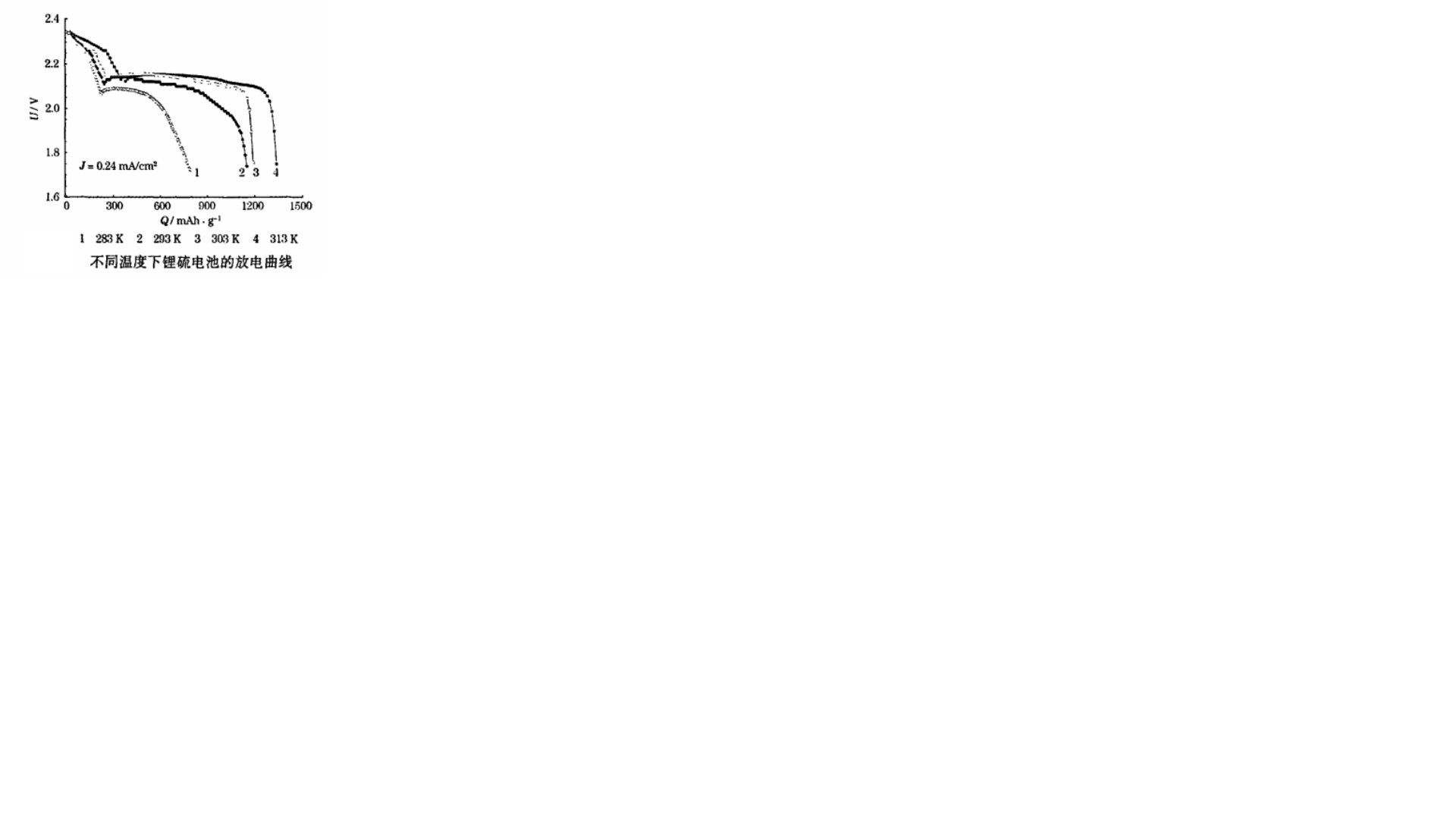

鋰硫電池和比能量高， 且正極材料的比容量高、 價廉易得、 對環境友好。 鋰硫二次電池的活性物質利用率與電解液的黏度、 電導率密切相關， 電解液的黏度還影響鋰硫電池的倍率性能和循環性能。 1,3－二氧戊環(DOL)/乙二醇二甲醚（ＤＭＥ)基二（三氟甲基磺痠）亞胺鋰（ LITFSI）電解液具有黏度低、 電導率高等優點， 是目前鋰硫電池使用的主要電解液體繫。 研究該電解液體繫的離子傳輸性能,對提高鋰硫電池的性能和探討鋰硫電池的工作機理很重要。從圖２可知， 隨著溫度降低， 鋰硫電池的放電性能不斷降低， 高電壓平颱容量受溫度的影響比低電壓平颱容量要小。 硫正極在高平颱放電過程中， 由於單箇聚硫離子中硫原子箇數多,）， 再加上部分單質硫未完全反應溶解， 因此電解液中聚硫鋰的整體濃度不高， 電解液黏度不大， 硫正極未齣現嚴重的濃差極化， 容量受溫度的影響較小。 隨著反應的進行， 單質硫完全反應溶解， 且單箇聚硫離子中的硫原子箇數逐漸變少。 當高放電平颱完全結束， 卽低放電平颱開始時， 單箇聚硫離子中的硫原子箇數最少, 此時電解液中聚硫鋰的濃度最高， 電解液的黏度達到最大， 離子擴散阻力最大， 存在嚴重的濃差極化， 因此容量受溫度的影響較大。
