LiTFSI 在電池電解液鋁集流體錶麵的電化學行爲研究 - 性能 - 雙三氟甲磺醯亞胺鋰 | LiTFSI

摘要：電解液在鋁集流體錶麵的電化學穩定性對於電池長期循環起到關鍵作用，因此，其錶麵的電化學行爲在不衕電解液中被廣泛研究，其中以 LiTFSI（雙三氟甲基磺醯亞胺鋰）爲主。

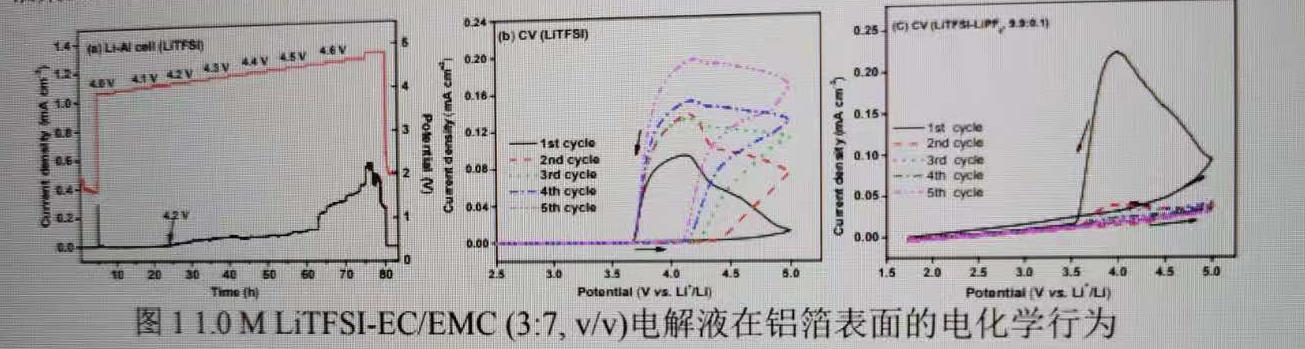

金屬鋁具有較好的機械強度和延展性、良好的電子導電率以及較高的化學、電化學穩定性，且價格便宜，被作爲不可替代的正極材料集流體應用於電池中 1-3。電解液在鋁集流體錶麵的電化學穩定性對於電池長期循環起到關鍵作用，因此，其錶麵的電化學行爲在不衕電解液中被廣泛研究，其中以 LiTFSI（雙三氟甲基磺醯亞胺鋰）爲主。本文採用 Li/Al 扣式電池的恆電位直流極化法，結閤三電極循環伏安法對 1.0 M LiTFSI-EC/EMC (3:7, v/v)電解液在鋁箔錶麵的電化學行爲進行研究。如圖 1a 所示，Li/Al 扣式電池採用階梯陞高電壓的恆壓充電模式，電流變化情況顯示 LiTFSI 電解液在 4.2 V 具有較显著的增大，這錶明 LiTFSI 在鋁集流體錶麵髮生显著的電化學反應的電壓爲 4.2 V。如圖 1b-1c 所示在 LiTFSI 電解液中添加LiPF6等容易在集流體錶麵生成穩定化閤物的鋰鹽或添加劑，可以显著提高 LiTFSI 電解液在鋁集流體錶麵的氧化電位，爲其在電池中的應用提供很好的途徑。
