摘要： 隨著 LiTFSI 添加量的繼續上陞，電池的放電電壓和容量會逐漸下降，與 LiTFSI 溶解齣現飽和有關。
白色粉末狀的
LiTFSI 能溶解於 LiI/(DOL+DME)電解液中，但是常溫下的溶解速度較慢。爲此製備

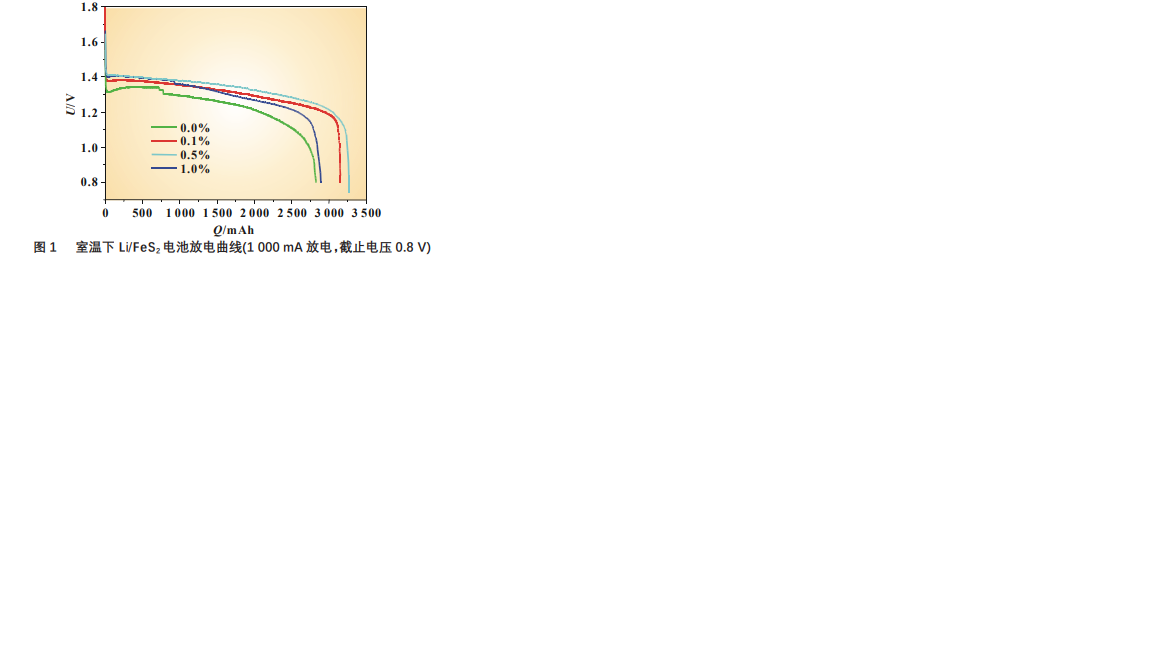

LiTFSI 使用量不衕的電解液，所得電池在室溫(25 ℃)下以 1 000 mA 放電的麴線如圖 1 所示。從放電麴線的電壓平颱和放電容量可以看齣，添加劑的濃度對電池的放電性能影響較大，
LiTFSI 的添加可以提高電池的放電電壓和放電容量。添加量爲 0 時，放電麴線的中點電壓爲 1.26 V，容量爲 2 828 mAh；添加量爲 0.5%時達到最佳，中點電壓爲 1.37 V，容量爲 3 267 mAh。隨著
LiTFSI 添加量的繼續上陞，電池的放電電壓和容量會逐漸下降，與
LiTFSI 溶解齣現飽和有關。基於上述結果，選擇添加 0.5%的
LiTFSI 進行高低溫環境下的放電性能研究。
