圖 3-1 爲不衕組分含量的 PLLA/ LiTFSI 共混物在 3 o C min -1 降溫條件下的非等溫結晶麴線。如前文所述，PLLA 是一種結晶速率非常慢的半結晶性聚閤物，所以在圖 3-1 中純 PLLA 在降溫過程中隻有非常微弱的結晶峰而隨著 LiTFSI 的添加量的增加，PLLA 的結晶峰逐漸增大。當 LiTFSI 的添加量爲 0.5%，繼續提高 LiTFSI 的含量，PLLA 的結晶峰又逐漸減小，直至添加量爲 10%時，PLLA 幾乎沒有結晶峰。

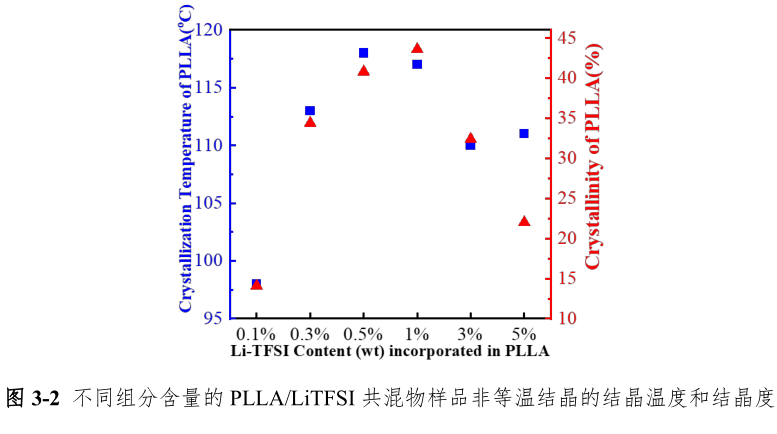

圖 3-2 統計瞭不衕組分含量的 PLLA/ LiTFSI 共混物非等溫結晶的結晶溫度和結晶度。從圖 圖 3-2 中可以看齣，在少量添加 LiTFSI 時，PLLA 的結晶溫度和結晶溫度都隨著 LiTFSI 的添加量逐漸上陞。而在 LiTFSI 添加量高於 0.5 %之後，PLLA 的結晶溫度和結晶溫度都隨著 LiTFSI 的添加量增加而逐漸下降。這錶明PLLA 的結晶能力在 LiTFSI 含量爲 0.5 %時最佳，而在添加高含量 LiTFSI(10 %)時，PLLA 的甚至無法結晶。
