基于TMS溶剂使用LITFSI在内的不同电解液的电池电化学阻抗测试

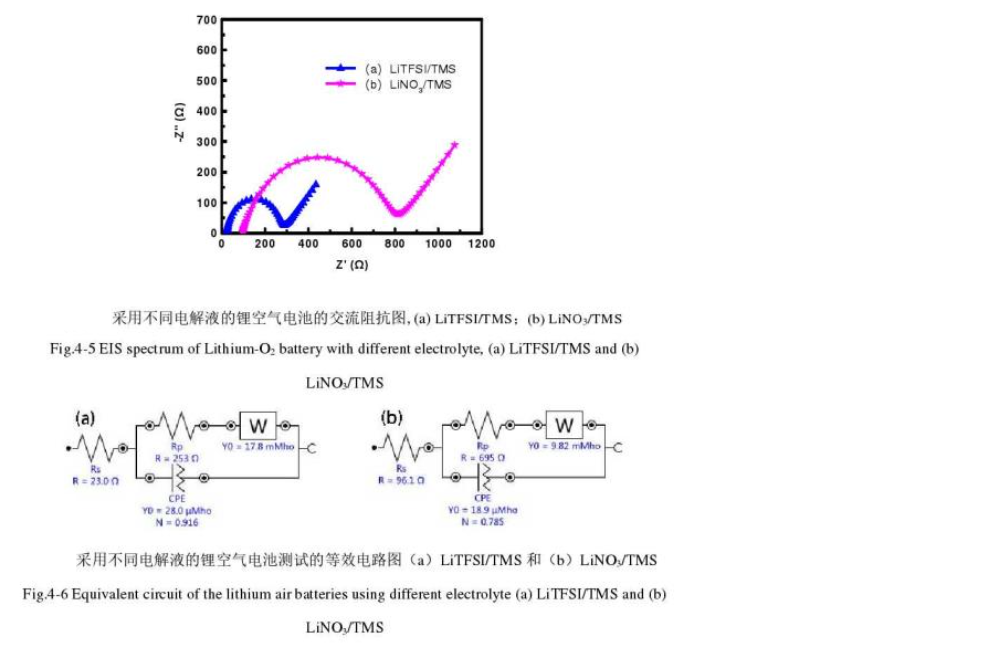

图1是以 LITFSI/TMS和LiNO3/TMS为电解液的锂空气电池在纯氧环境下放电前的EIS测试图，电池图谱均由高频区的圆弧和低频区的直线组成。实轴与高频区的交点为电池的内阻Rs;高频区的半圆表示的是电荷转移阻抗。通过NOVA对数据进行拟合，图2为 LiTFSI和LiNO3的等效电路图。从图中可以看出，以 LITFSI/TMS为电解液的锂空气电池的内阻为23 欧姆，电荷转移阻抗为253欧姆;而以LiNO3/TMS为电解液的锂空气电池的内阻为96欧姆，电荷转移阻抗为695欧姆.可以看出基于TMS, LITFSI为电解液电池的内阻和电荷转移阻抗比LINO3小。
