基于 TMS 溶剂，使用litfsi在内的不同电解液的电池电化学阻抗测试
- 2021-07-30 14:43:00
- 何妍 原创
- 2074

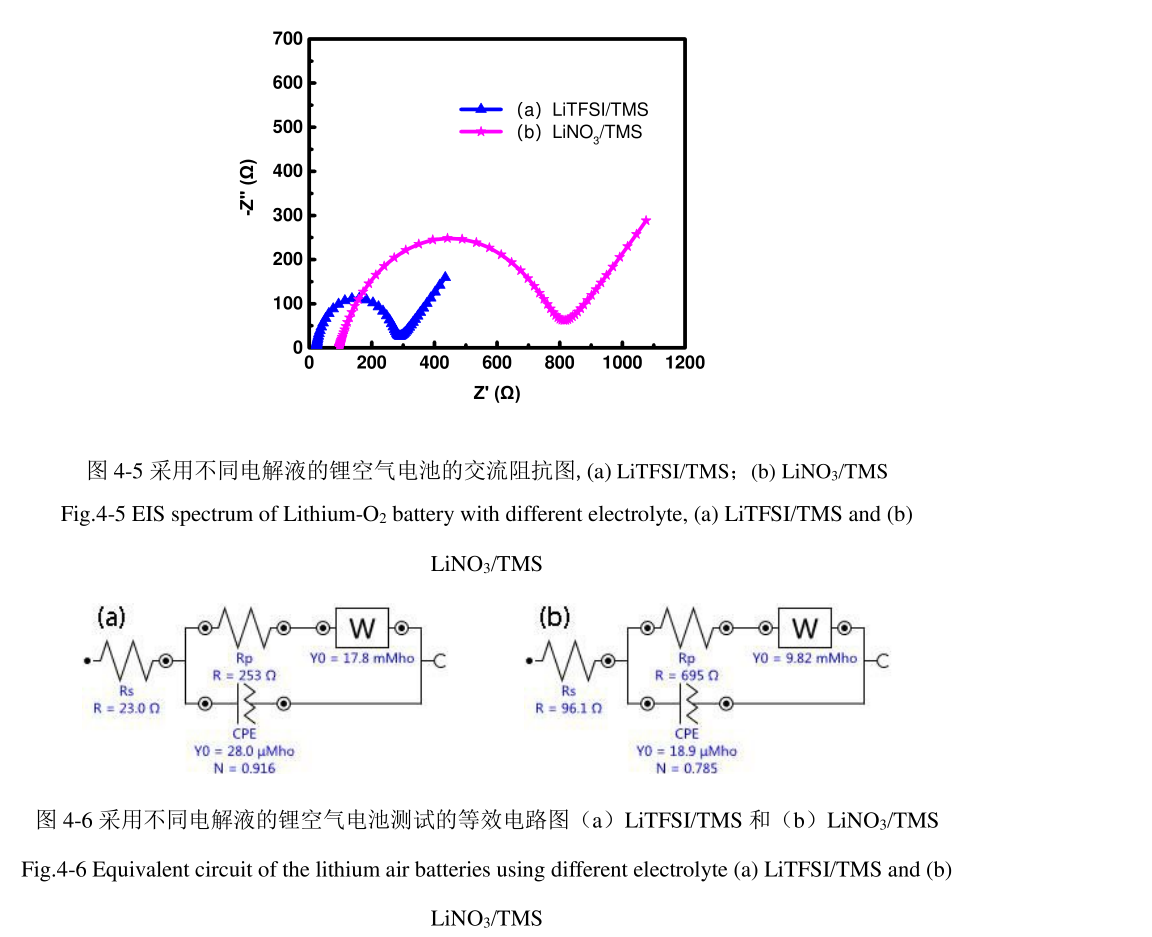

图 4-5， 以 LiTFSI /TMS 和 LiNO 3 /TMS 为电解液的锂空气电池在纯氧环境下放电前 的 EIS 测试图， 电池图谱均由高频区的圆弧和低频区的直线组成。 实轴与高频区的交点 为电池的内阻 R s ； 高频区的半圆表示的是电荷转移阻抗。 通过 NOVA 对数据进行拟合， 图 4-6 为 LiTFSI 和 LiNO 3 的等效电路图。 从图中可以看出， 以 LiTFSI /TMS 为电解液的 锂空气电池的内阻为 23 Ω， 电荷转移阻抗为 253 Ω； 而以 LiNO 3 /TMS 为电解液的锂空 气电池的内阻为 96 Ω， 电荷转移阻抗为 695 Ω。
、
