2一氰基乙醚增塑PAN／EVA／LiTFSI聚合物电解质研究

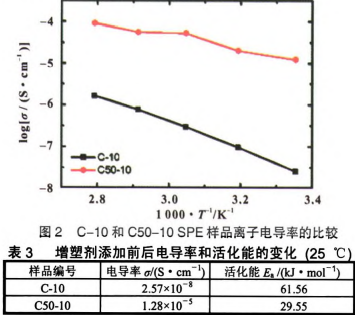

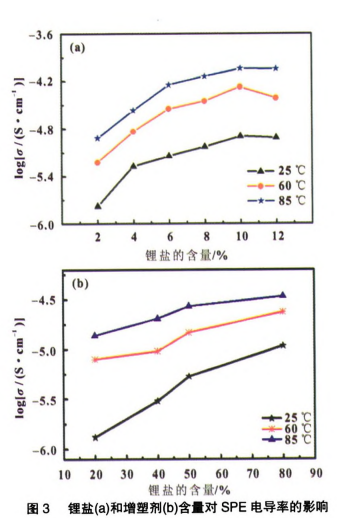

图2是c．10和C50．10样品离子电导率的比较。在锂盐 含量均为10％时，无2．氰基乙醚增塑剂的SPE电导率为 2．57x 10-8S／cm(25℃)，添加质量分数为50％2．氰基乙醚增 塑剂的SPE电导率为1．28x 10。S／cm(25℃)，2一氰基乙醚增 塑剂的加入使室温下SPE电导率提升约3个数量级。根据图 2的数据可以计算得出C．10和C50．10离子传导活化能(表 3)。显然增塑剂的加入降低了离子传导活化能，增大了离子传 输能力，提高了SPE膜的离子电导率。 固定增塑剂含量为50％，LiTFsI含量对SPE电导率的影 响如图3(a)所示。随LiTFSI含量增加在各温度下SPE电导率 随之增大，当LiTFSI含量超过10％，SPE电导率不再提高，而 是有下降趋势。在低锂盐浓度时，随锂盐浓度增加体系中的自 由离子数增多，离子电导率亦随之增大。当低锂盐浓度超过临 界点后，自由离子易形成离子对，离子对的形成对电导率不但 没有贡献，反而对自由离子的传输增大其位垒，降低其电导 率。在PAN／EVA／LiTFSI体系中LiTFSI最佳浓度为10％。恒定 LiTFSI含量为4％，增塑剂浓度对SPE电导率的影响如图3(b)所示。2．氰基乙醚增塑剂增加，SPE电导率增大。
