LITFSI电解液相对黏度随锂盐浓度的变化

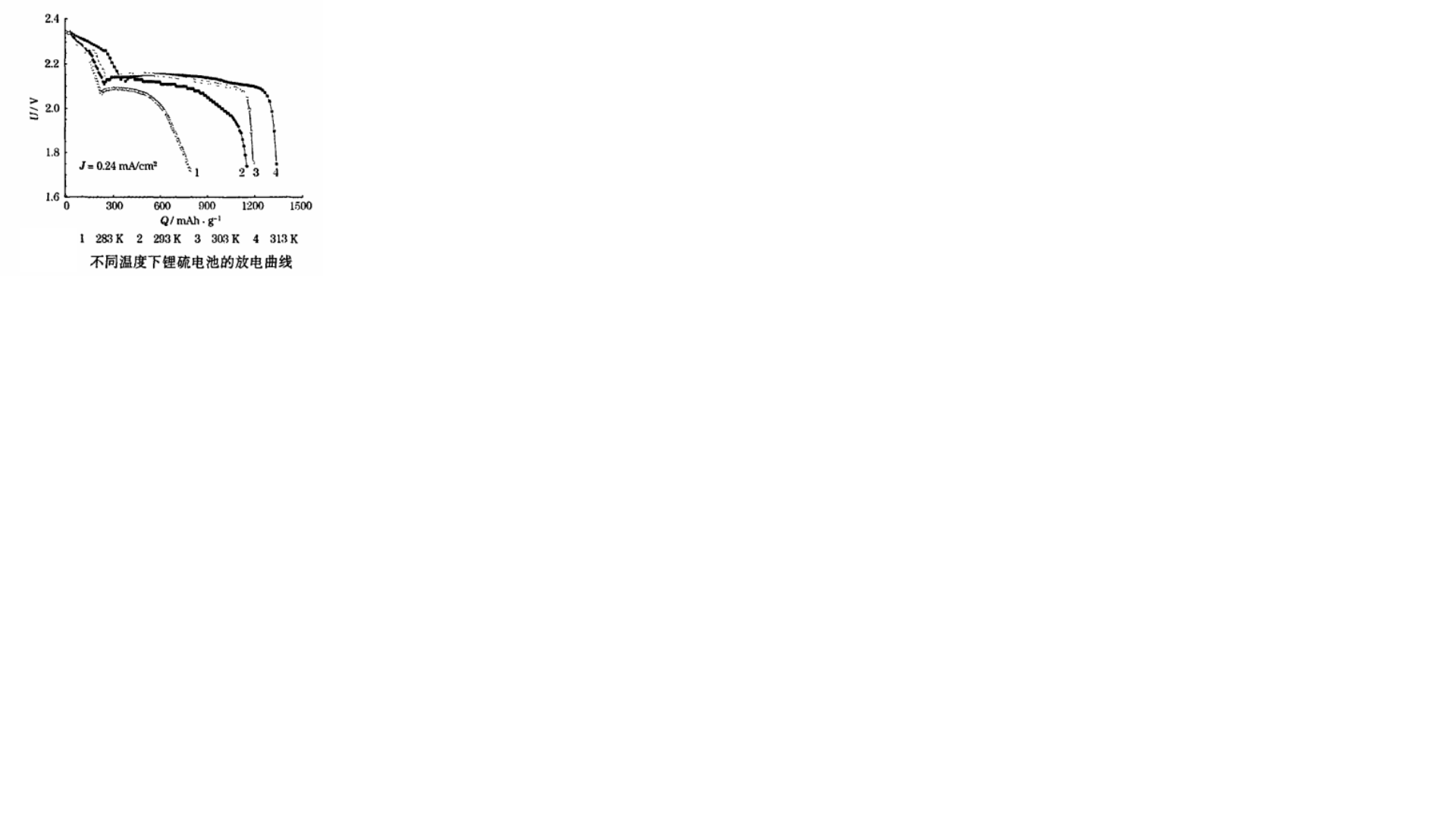

锂硫电池和比能量高， 且正极材料的比容量高、 价廉易得、 对环境友好。 锂硫二次电池的活性物质利用率与电解液的黏度、 电导率密切相关， 电解液的黏度还影响锂硫电池的倍率性能和循环性能。 1,3－二氧戊环(DOL)/乙二醇二甲醚（ＤＭＥ)基二（三氟甲基磺酸）亚胺锂（ LITFSI）电解液具有黏度低、 电导率高等优点， 是目前锂硫电池使用的主要电解液体系。 研究该电解液体系的离子传输性能,对提高锂硫电池的性能和探讨锂硫电池的工作机理很重要。从图２可知， 随着温度降低， 锂硫电池的放电性能不断降低， 高电压平台容量受温度的影响比低电压平台容量要小。 硫正极在高平台放电过程中， 由于单个聚硫离子中硫原子个数多,）， 再加上部分单质硫未完全反应溶解， 因此电解液中聚硫锂的整体浓度不高， 电解液黏度不大， 硫正极未出现严重的浓差极化， 容量受温度的影响较小。 随着反应的进行， 单质硫完全反应溶解， 且单个聚硫离子中的硫原子个数逐渐变少。 当高放电平台完全结束， 即低放电平台开始时， 单个聚硫离子中的硫原子个数最少, 此时电解液中聚硫锂的浓度最高， 电解液的黏度达到最大， 离子扩散阻力最大， 存在严重的浓差极化， 因此容量受温度的影响较大。
