Li /LiNi0. 5Mn0. 3Co0. 2O2电池在不同电解液中的常温循环性能

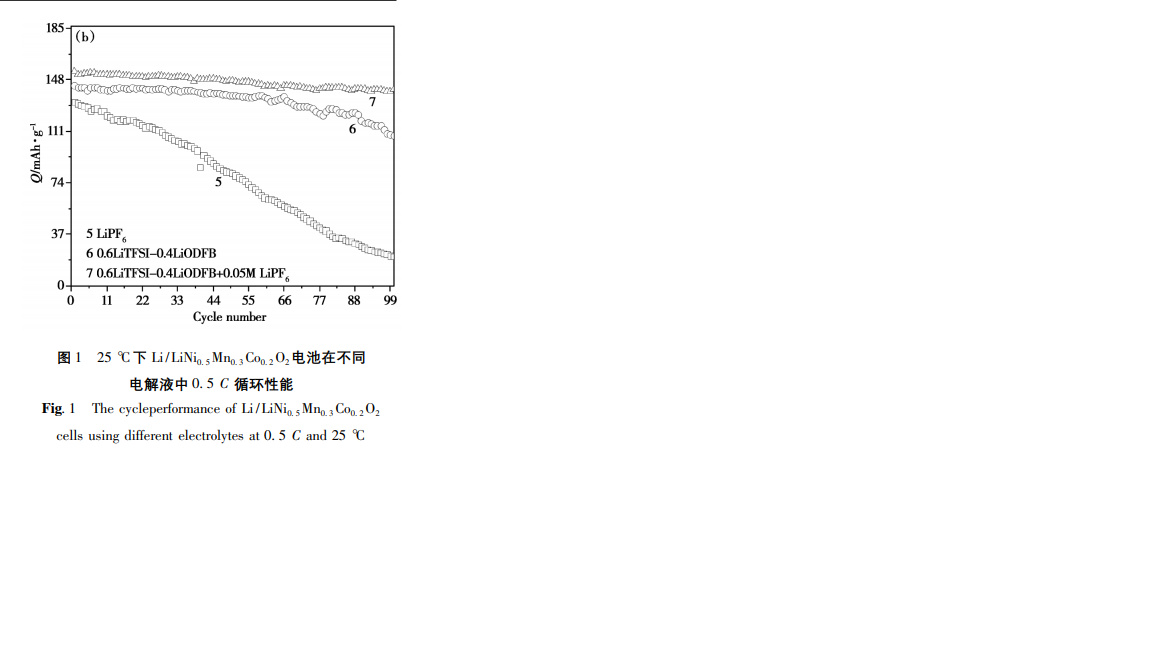

25 ℃，Li /LiNi0. 5 Mn0. 3 Co0. 2 O2 电池在不同电解液中的循环性能见图 1。从图 1a 可知，25 ℃下，向 LiTFSI-LiODFB 双盐电解液中加入 LiPF6含量为 0. 05 mol 时电池具有最佳的循环稳定性。加入 LiPF6的含量为0. 02 mol、0. 05 mol、0. 1 mol、0. 2 mol 电池循环 100 圈后的容量分别为 137. 3mAh g － 1、140. 9 mAh g － 1、120. 6 mAh g － 1、113. 7mAh g － 1，这主要是因为随着 LiPF6 含量的增加，当含量为 0. 2 mol 时电解液会导致电池容量的衰减，当含量为 0. 05 mol 时能够提高电池的循环稳定性，提高电池的容量。从图 1b 可知，向 LiTFSILiODFB 双盐电解液中加入 LiPF6添加剂显著提高了电池的循环稳定性。
