LiTFSI在内的不同电解液的循环性能分析

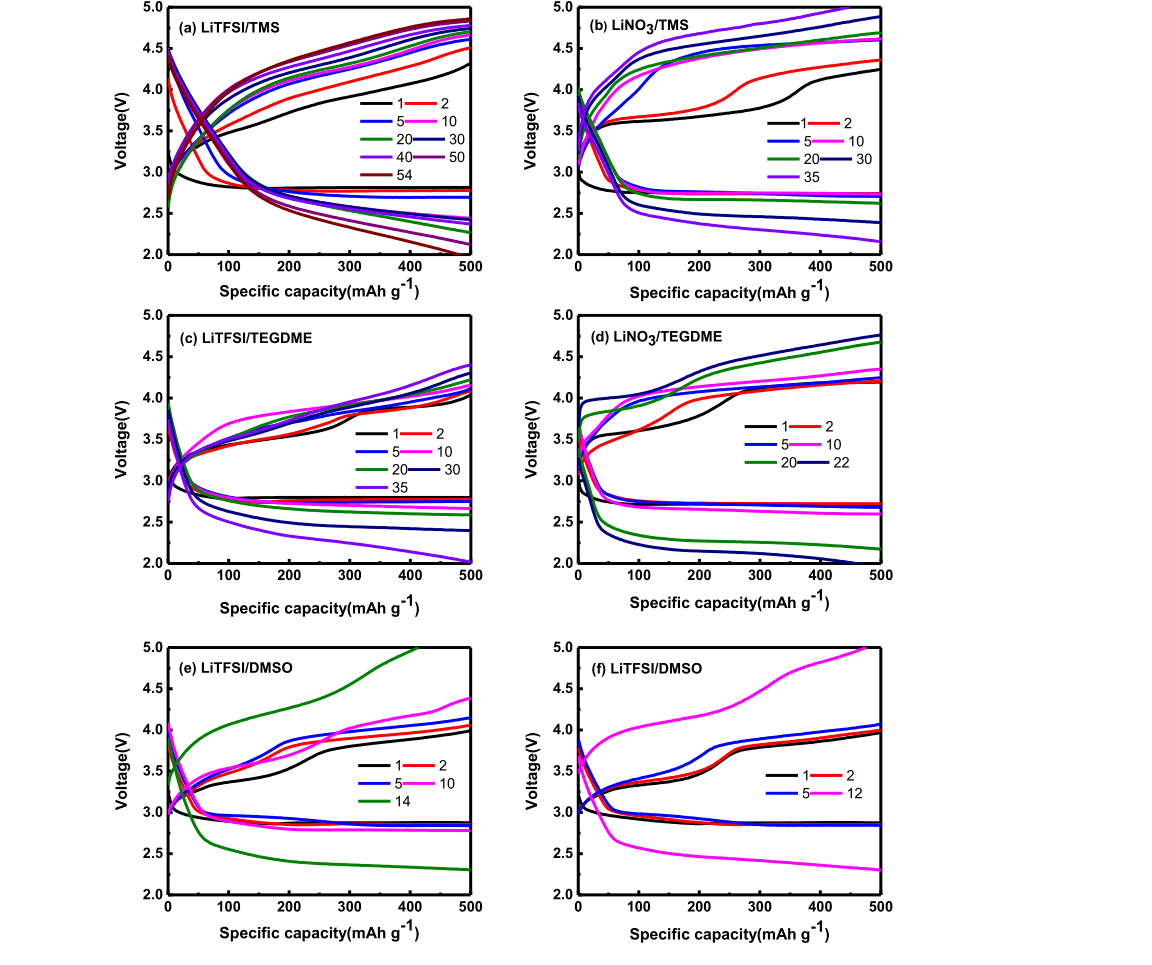

为了研究电解液对锂空气电池的循环性能，对采用不同电解液的电池在设置电流密度为 200 mA/g，限定比容量为 500 mAh/g 的条件下进行恒流恒容充放电测试，结果如图 4-23 所示。采用 LiTFSI/TMS、LiNO 3 /TMS、LiTFSI/TEGDME、LiNO 3 /TEGDME、 LiTFSI/DMSO 和 LiNO 3 /DMSO 电解液的锂空气电池具的循环圈数分别为 54 圈、35 圈、35 圈、22 圈、14 圈和 12 圈。其中采用 LiTFSI/TMS 作为电解液具有较好的循环性能。这是因为在小电流条件下，控制同样的放电容量进行循环，比在大电流条件下循环一圈所需的反应时间更长，因此稳定性较好的低DN电解液体系具有较好的循环性能。图4-24是在恒定电流为 400 mA/g 条件下，控制容量为 500 mAh/g 的循环测试图。其中采用LiTFSI/TEGDME 作为电解液的电池具有较好的循环性能，能够稳定循环 105 圈。相比高 DN 溶剂，采用低 DN 溶剂的电池的循环性能较好，可能是因为生成的薄膜状的放电产物比较容易分解，并且低 DN 溶剂具有较好的稳定性。
