LiTFSI 腐蚀铝箔的原因

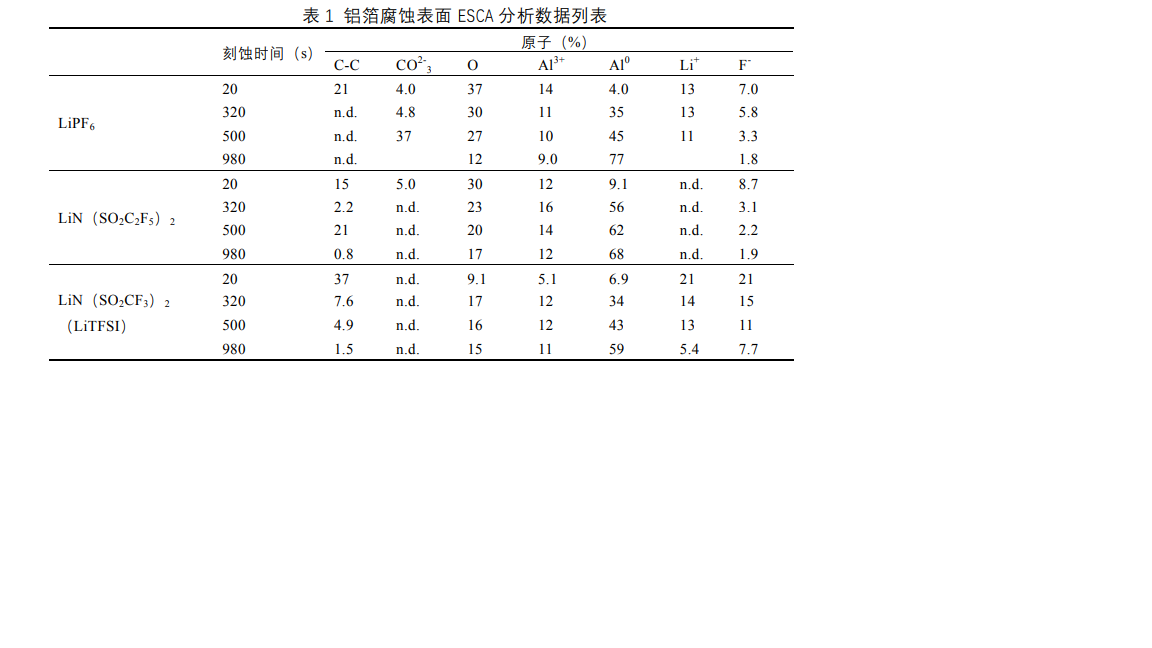

在众多的锂盐中，磺酸类的锂盐所组成的电解液都有腐蚀铝箔现象，而 LiPF6 电解液却没有腐蚀铝箔的现象，说明在电压升高的过程中，不同的电解液体系在铝箔表面发生了不同的化学反应。Krause 等用光电子能谱化分研究了 LiPF6 体系电解液与 LiN(CF3SO2)2、LiN(C2F5SO2)2 电解液体与铝箔发生电化学反应后，铝箔表面的情况，如表 1所示。 LiTFSI 体系电解液中的铝箔表面主要成分可能为 LiF 以及部分 Al2O3，直链碳酸酯，并且随着直链全氟取代的碳链的增长铝箔表面的钝化膜明显变薄。而没有腐蚀现象的 LiPF6电解液中铝箔表面的主要成分，绝大多数的研究者认为是更稳定的 LiF3。因此 LiTFSI 电解液腐蚀铝箔的原因与其阴离子中的磺酸全氟碳链有关。
