LiTFSI－乙酰胺熔盐与聚丙烯膜复合的聚合物电解质的研究

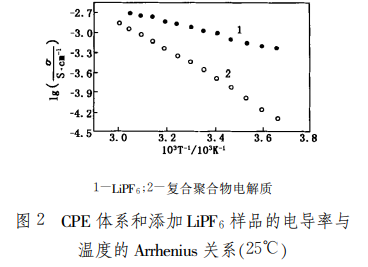

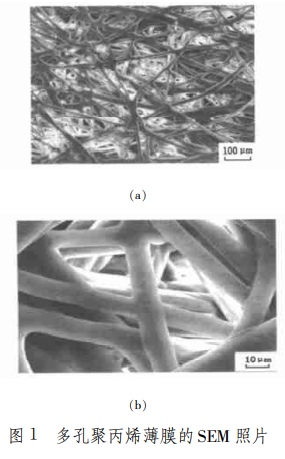

高强度聚丙烯多孔薄膜是一种具有丰富孔率的 纤维交织体‚图1显示了该型号薄膜的扫描电镜照 片‚由图1（a）可知薄膜孔径大于100μm‚图1（b）显 示薄膜成交联网状‚内部孔径大于10μm。由于 LiTFSI 与乙酰胺形成的熔盐体系具有较大的阴阳离 子‚因此选用该大孔径、高孔隙率的薄膜适于该熔盐 体系离子传输。 复合聚合物电解质的电导率测量由交流阻抗谱 （频率范围100kHz～1Hz）拟合得到。在手套箱中将 CPE 夹于2个精抛光的不锈钢阻塞电极间‚组装为 试验电池‚密封后从手套箱取出置于恒温箱中‚在0～60℃区间进行测量。 图2给出了复合聚合物电解质体系和添加 LiPF6样品的 Arrhenius 关系图‚可以看出‚复合聚合 物电解质的电导率与温度不成线性关系‚而略有弯 曲；添加 LiPF6 的样品‚虽然在0～60℃（1000／T 约 为3∙00～3∙66）测量范围内电导率高于 CPE 体系‚ 但随着温度的升高‚电导率的增幅明显小于 CPE 体 系‚并且 LiPF6 有机电解液本身不稳定‚受热易分解 为PF5 和 LiF。因此从图2可以看出‚在60℃ LiPF6 样品的电导率急剧减小‚并略低于 CPE 体系。比较 分析可知‚在整个测量温度范围内‚CPE 体系稳定‚ 室温（25℃）电导率为0∙274×10－3S／cm‚60℃电导率 为1∙46×10－3S／cm‚是相同条件下单纯 LiTFSI－乙 酰胺熔盐电解质电导率的1／4‚也低于 LiPF6 有机液 体电解质‚但 CPE 体系具有良好的热稳定性‚这是 优于有机液体电解质的显著特征。
