LiTFSI/DME-LINO3的成膜特性

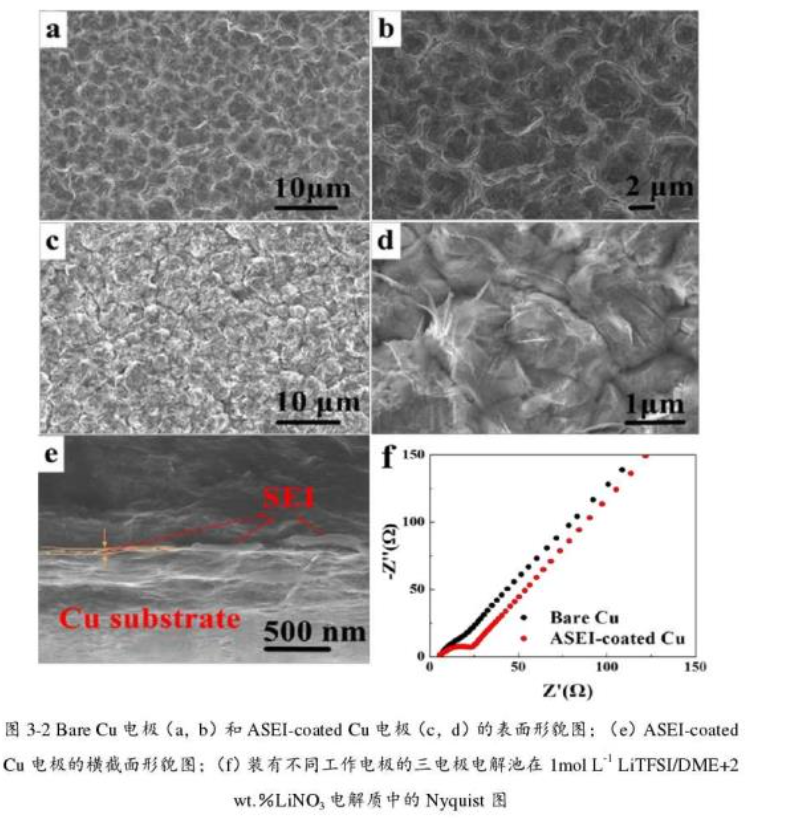

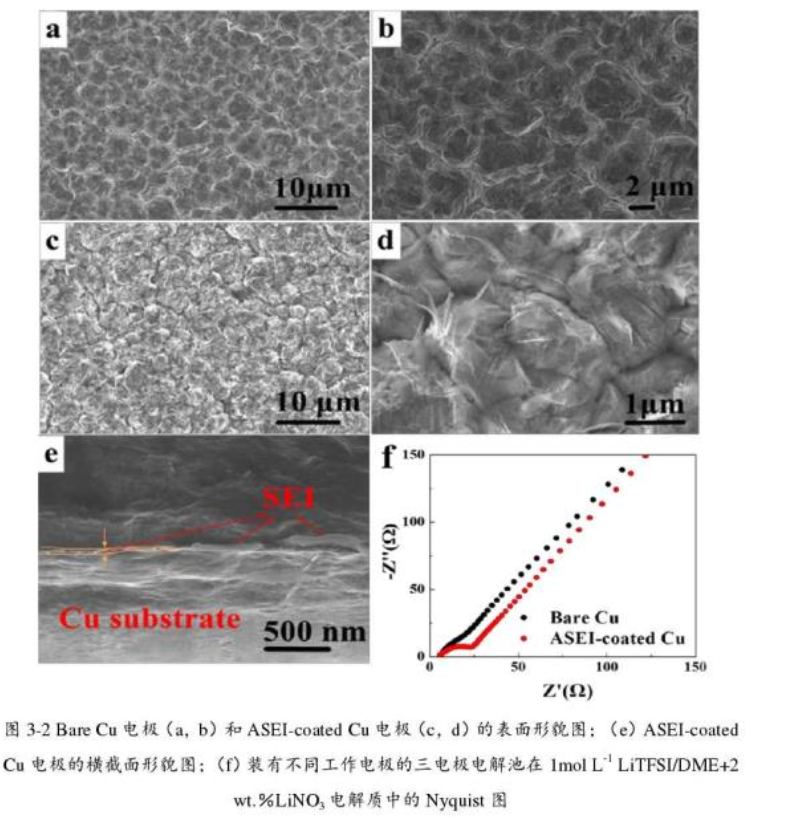

图3-2 (a)和(b)为未进行电化学还原预处理的Bare Cu电极的表面形貌，图3-2(c,d)和(e)为进行过电化学还原预处理的Cu电极的表面和横截面的形貌。可以看出进行电化学还原预处理后，Cu电极的表面形貌有较大的改变，.在其表面覆盖了-.层薄薄的膜状物质即ASEI,为了方便我们将该电极标记为.

ASEI-coated Cu电极。同时，从横截面图可以看出，该ASEI厚度很小(远小于500nm)，其具体厚度将在后面的XPS表征分析中给出。
此外，分别以Bare Cu电极、ASEI-coated Cu电极为工作电极的三电极电解池在1 mol/L LITFSI/DME+2 wt.% LiNO3电解质中做EIS测试，实验结果如图3-2(f)所示。可以看出，以Bare Cu电极为工作电极的电池的Nyquist图几乎是一条斜线。然而，以ASEI-coatedCu电极作工作电极的电池的Nyquist图在高频区出现了一个半圆，该半圆被认为是电极表面SEI膜对所施加的扰动信号的响应，其直径大小涉及Li离子在SEI膜内的迁移阻抗。因此，SEM与EIS的测试结果表明，用恒电流还原法在LiTFSI/DME-LiNO3电解质中的Cu电极上的确可以形成ASEI膜。
