PLLA/LiTFSI 共混物的非等温结晶行为

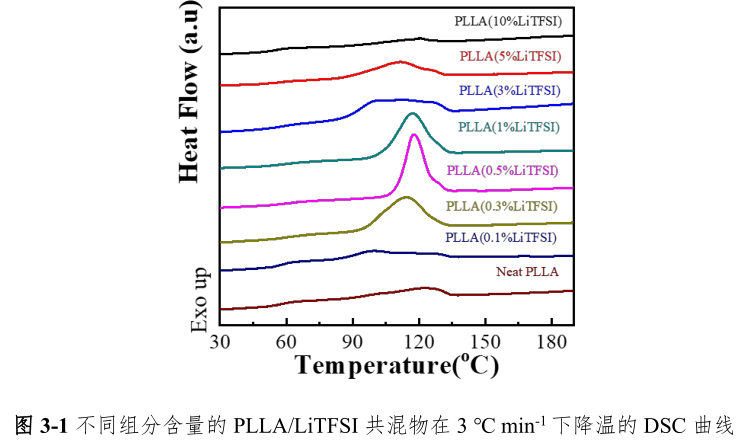

 图 3-1 为不同组分含量的 PLLA/ LiTFSI 共混物在 3 o C min -1 降温条件下的非等温结晶曲线。如前文所述，PLLA 是一种结晶速率非常慢的半结晶性聚合物，所以在图 3-1 中纯 PLLA 在降温过程中只有非常微弱的结晶峰而随着 LiTFSI 的添加量的增加，PLLA 的结晶峰逐渐增大。当 LiTFSI 的添加量为 0.5%，继续提高 LiTFSI 的含量，PLLA 的结晶峰又逐渐减小，直至添加量为 10%时，PLLA 几乎没有结晶峰。

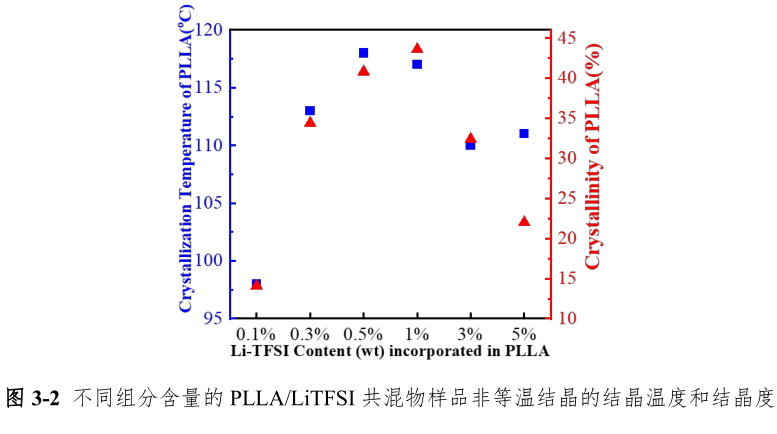

图 3-2 统计了不同组分含量的 PLLA/ LiTFSI 共混物非等温结晶的结晶温度和结晶度。从图 图 3-2 中可以看出，在少量添加 LiTFSI 时，PLLA 的结晶温度和结晶温度都随着 LiTFSI 的添加量逐渐上升。而在 LiTFSI 添加量高于 0.5 %之后，PLLA 的结晶温度和结晶温度都随着 LiTFSI 的添加量增加而逐渐下降。这表明PLLA 的结晶能力在 LiTFSI 含量为 0.5 %时最佳，而在添加高含量 LiTFSI(10 %)时，PLLA 的甚至无法结晶。
