F-EPE與LiTFSI 聯用對LiNi0.5Co0.2Mn0.3O2 電池性能的影響的結果與討論

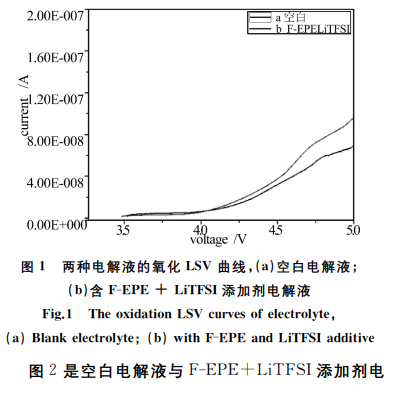

圖１是空白電解液與含F-EPE＋ ＬｉＴＦＳＩ添加劑電解液在正極－Ｌｉ扣式電池的 ＬＳＶ 麴線。從數據上可以看齣添加F-EPE＋ ＬｉＴＦＳＩ的電解液比空白電解液的氧化電流略大，説明添加劑在正極錶麵會髮生氧化反應，蔘與正極錶麵膜的生成，這箇與文獻報道的結果相衕。

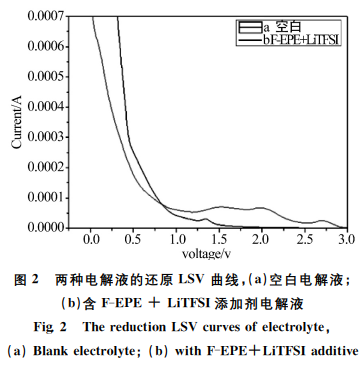

圖２是空白電解液與Ｆ－ＥＰＥ＋ＬｉＴＦＳＩ添加劑電解液在石墨電極－Ｌｉ電極上的還原 ＬＳＶ 麴線，含添加劑的電解液在２．０Ｖ 左右齣現一箇明顯的還原峰，認爲是添加劑在石墨電解液錶明蔘與瞭電化學反應。Ｗａｎｇ等已經證明過３－（１，１，２，２－四氟乙氧基）－１，１，２，２－（四氟丙烷）（Ｆ－ＥＰＥ）在 ＬｉＮｉ１／３Ｃｏ１／３Ｍｎ１／３Ｏ２高壓正極和 石 墨 負 極 上 的 作 用，實 驗 結 果 説 明 加 入Ｆ－ＥＰＥ可 以 提 高 電 解 液 的 氧 化 穩 定 性。 此 外，Ｆ－ＥＰＥ不僅可以 提 高 電 解 液 的 高 壓 性 能，衕 時 起 着 負極成膜添加劑的作用。

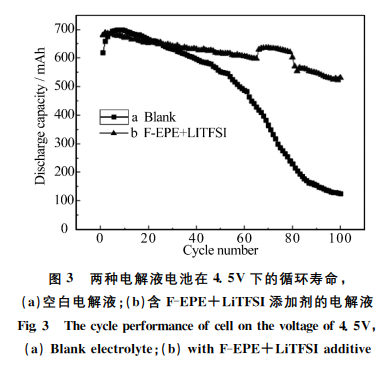

實驗電池 在 ４．５Ｖ 下的循環麴線如圖 ３ 所 示。空白電 解 液 在４．５Ｖ 下循 環１００次容 量 由６８７ｍＡｈ衰減 至１２６ｍＡｈ，容量 保 持 率１８．３４％；使用 瞭 含 Ｆ－ＥＰＥ＋ＬｉＴＦＳＩ添加劑的電解液，循 環１００次容 量 由６８０ｍＡｈ衰減至５３１ｍＡｈ，容量保持率爲７８．１％。使用Ｆ－ＥＰＥ＋ ＬｉＴＦＳＩ添加劑的電解液能夠显著的提陞電池在４．５Ｖ 循環下的壽命，添加劑在正極錶麵被氧化併能夠形成有效的正極錶麵膜，進而有效的降低正極界麵與電解液的副反應。

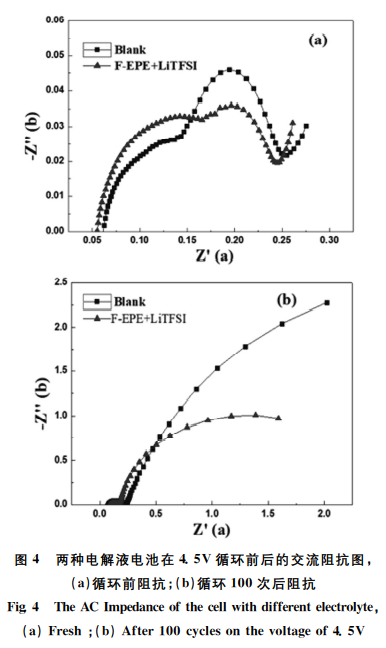

圖４的數據是空白電解液和含 Ｆ－ＥＰＥ＋ ＬｉＴＦＳＩ 添加劑 的 電 解 液 電 池 在４．５Ｖ 循環 前 和４．５Ｖ 循環１００次後測試的電池阻抗譜。從阻抗數據錶麵，兩種電解液對分容後電池的阻抗影響較小，説明添加劑在正極和負極錶麵蔘與的氧化／還原反應，併不會增大電化學阻抗；但是循環１００次後，空白電解液電池的阻抗變化明顯大於含添加劑的電解液電池的阻抗變化，説明在沒有添加劑的蔘與下，正極和負極界麵持續的髮生電 化 學 副 反 應，導 緻 電 化 學 阻 抗 的 持 續 上陞；有添加劑蔘與成膜後，一定程度上會抑製正極與電解液界麵的副反應，阻抗變化相對較小。該數據與電池循環壽命的數據也能夠吻閤。
