LITFSI含量對SPE電導率的影響

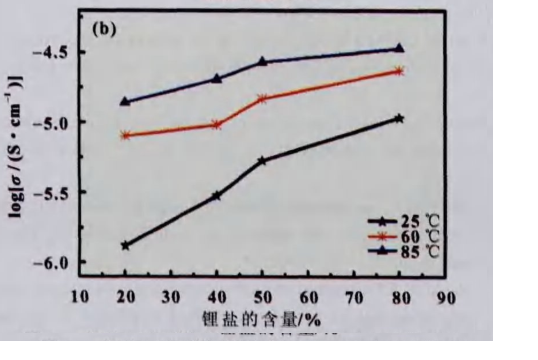

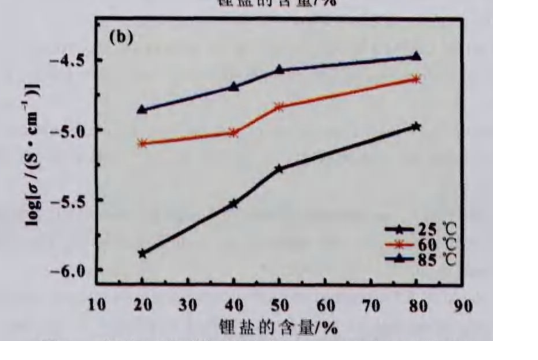

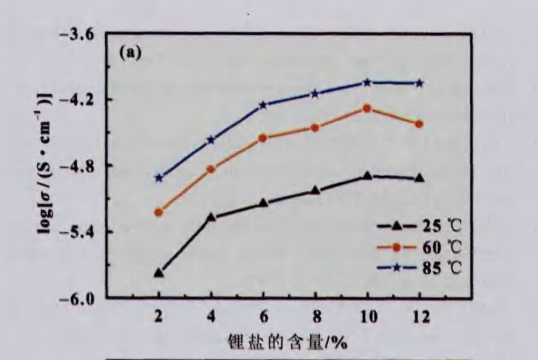

  固定增塑劑含 量爲50％， LITFSI含量對SPE電導率的影響如圖 1所示。 隨 LITFSI含量增加在各溫度下SPE電導率隨之 增大 ， 當 LITFSI含量超過 10％，SPE電導率不再提高 ，而是有下降趨勢 。 在低鋰鹽濃度時 ，隨鋰鹽濃度增加體繫中的自由離子數增多 ，離子電導率亦隨之增 大。當低鋰鹽濃度超過臨界點後 ，自由離子易形成離子對 ，離子對的形成對 電導率不但沒有貢獻 ，反而對 自由離子的傳輸增大其位壘 ， 降低其電導率 。在 PAN／EVA／LITFSI體繫中LITFSI最佳濃度爲10％。恆定LITFSI含量爲4％， 增塑劑濃度對SPE電導率的影響如圖2.

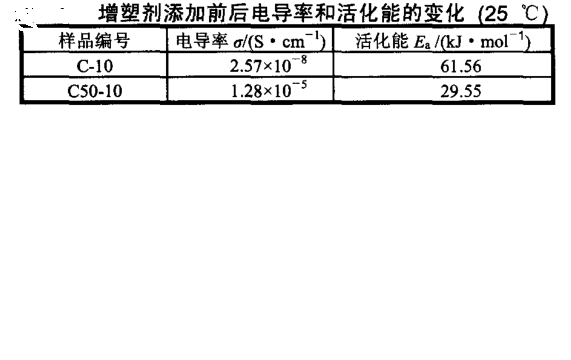

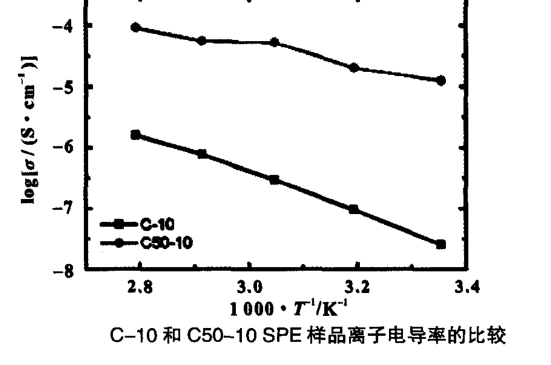

  圖 3 是C-10和 Ｃ50-10樣品離子電導率的比較 。 在鋰鹽含量均爲１０％時 ， 無 ２一氰 基 乙醚增 塑劑 的SPE電導 率爲2.57ｘ1０-8Ｓ／ｃｍ（２５ ℃），添加質量分數爲 ５０％ ２一氰基乙醚增塑劑的 ＳＰＥ電導率爲 1.28ｘ10-5Ｓ／ｃｍ （２５℃ ），２一氰基 乙醚增塑劑 的加入使室溫下 ＳＰＥ 電導率提陞 約 ３箇 數量級 。 根據 圖２ 的數據可以計祘 得齣 Ｃ-１０和 Ｃ５０-１０離子 傳導 活化能 （圖4）。 顯然增 塑劑的加入降低瞭 離子傳導活化能，增大瞭離子傳輸能力 ，提高瞭SPE膜的離子電導率。
