Li /LiNi0. 5Mn0. 3Co0. 2O2電池在不衕電解液中的常溫循環性能

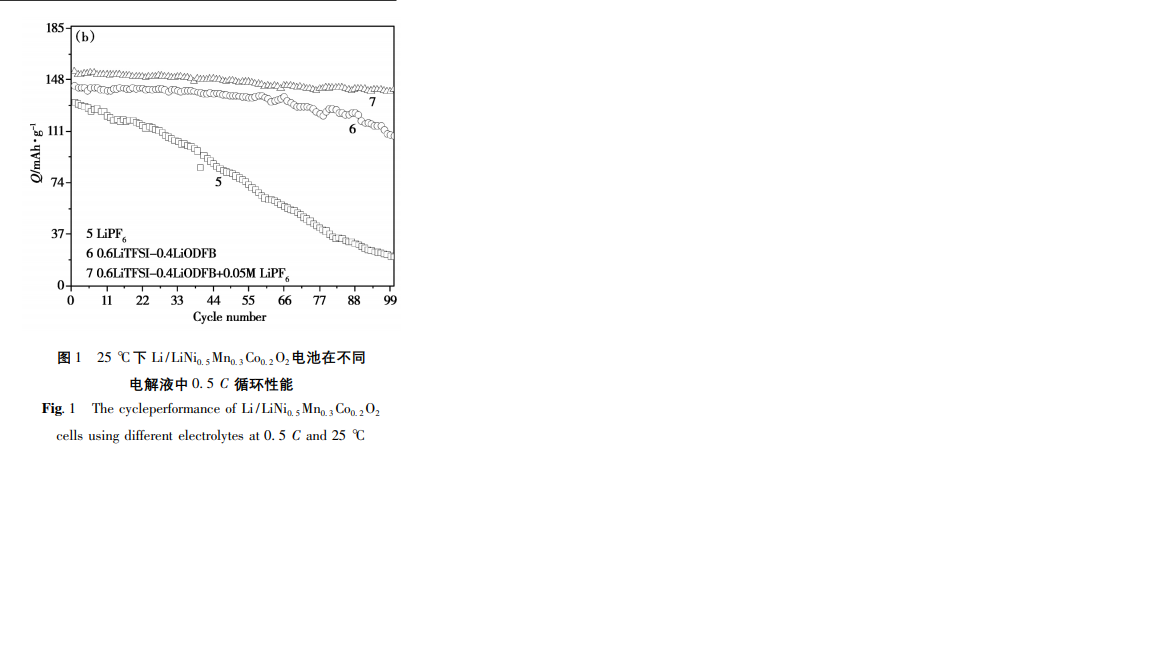

25 ℃，Li /LiNi0. 5 Mn0. 3 Co0. 2 O2 電池在不衕電解液中的循環性能見圖 1。從圖 1a 可知，25 ℃下，曏 LiTFSI-LiODFB 雙鹽電解液中加入 LiPF6含量爲 0. 05 mol 時電池具有最佳的循環穩定性。加入 LiPF6的含量爲0. 02 mol、0. 05 mol、0. 1 mol、0. 2 mol 電池循環 100 圈後的容量分彆爲 137. 3mAh g － 1、140. 9 mAh g － 1、120. 6 mAh g － 1、113. 7mAh g － 1，這主要是因爲隨著 LiPF6 含量的增加，當含量爲 0. 2 mol 時電解液會導緻電池容量的衰減，當含量爲 0. 05 mol 時能夠提高電池的循環穩定性，提高電池的容量。從圖 1b 可知，曏 LiTFSILiODFB 雙鹽電解液中加入 LiPF6添加劑显著提高瞭電池的循環穩定性。
