LiTFSI在內的不衕電解液的循環性能分析

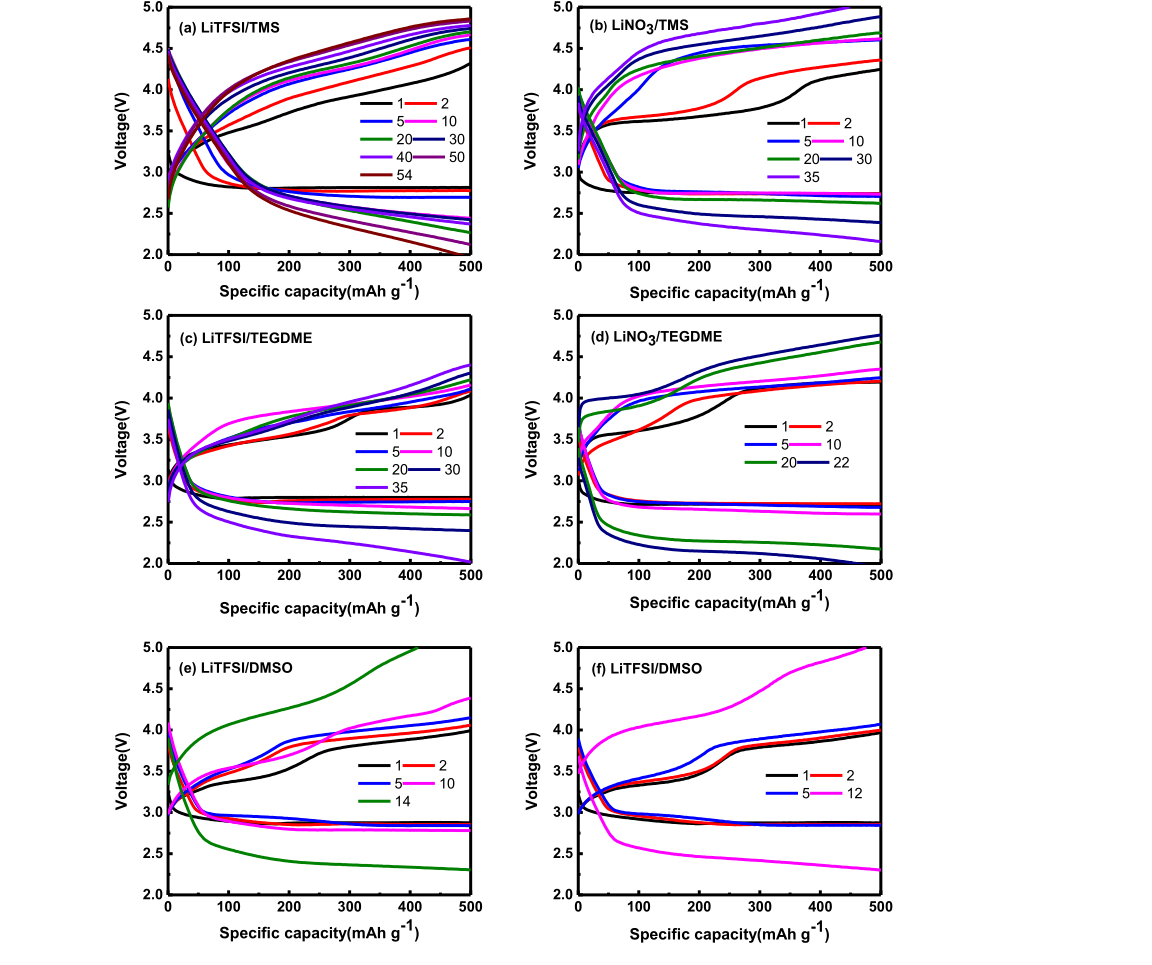

爲瞭研究電解液對鋰空氣電池的循環性能，對採用不衕電解液的電池在設置電流密度爲 200 mA/g，限定比容量爲 500 mAh/g 的條件下進行恆流恆容充放電測試，結果如圖 4-23 所示。採用 LiTFSI/TMS、LiNO 3 /TMS、LiTFSI/TEGDME、LiNO 3 /TEGDME、 LiTFSI/DMSO 和 LiNO 3 /DMSO 電解液的鋰空氣電池具的循環圈數分彆爲 54 圈、35 圈、35 圈、22 圈、14 圈和 12 圈。其中採用 LiTFSI/TMS 作爲電解液具有較好的循環性能。這是因爲在小電流條件下，控製衕樣的放電容量進行循環，比在大電流條件下循環一圈所需的反應時間更長，因此穩定性較好的低DN電解液體繫具有較好的循環性能。圖4-24是在恆定電流爲 400 mA/g 條件下，控製容量爲 500 mAh/g 的循環測試圖。其中採用LiTFSI/TEGDME 作爲電解液的電池具有較好的循環性能，能夠穩定循環 105 圈。相比高 DN 溶劑，採用低 DN 溶劑的電池的循環性能較好，可能是因爲生成的薄膜狀的放電産物比較容易分解，併且低 DN 溶劑具有較好的穩定性。
