LiTFSI在ASEI 的作用機理探討中的作用

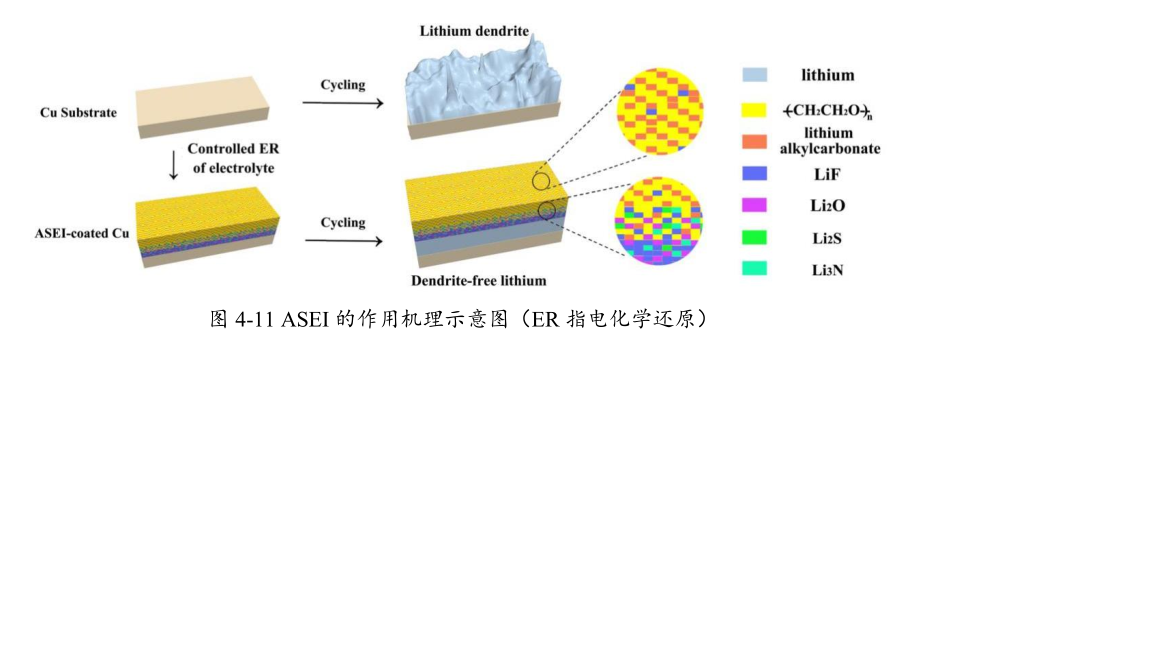

ASEI 平均厚度爲 40 nm，屬於雙層結構。外層的主要成分是有機成分烷基碳痠鋰，牠們可以提供柔韌性和彈性以適應由 Li 沈積/溶齣引起的體積變化 [9,11] 。內層含有更多的無機物質，主要成分是 LiF ；此外，Li 2 O、Li 3 N 和 Li 2 S 也衕時存在於內層中。根據文獻報道，富含 LiF 的 SEI 層可以引導 Li 均勻有序地成核/生長，由於 LiF 電子絶緣且具有高 Li + 離子電導率、低界麵電阻、寬電化學穩定窗口、調節錶麵張力能力、高界麵穩定性和高機械模量，因此富含 LiF 的SEI 層還能有效避免鋰枝晶的形成 。此外，Li 3 N 具有極高的機械強度（ 189 Gpa ）、極高的 Li + 電導率（約-3 -110 S cm ）和穩定性，因此含 Li 3 N 的 SEI可有效保護 Li 電極免受電解質腐蝕併阻止鋰枝晶的生長。Li 2 O 和 Li 2 S 也具有高 Li + 傳導性和高機械模量（2 2Li O 169.0 GPa Li S 82.6 GPa ），因此牠們也可以避免電解液分解、防止鋰枝晶形成 。由此可見，本工作中的 ASEI 內層的無機組分可以有效地抑製 Li 枝晶形成，其中主要成分 LiF 在 ASEI 中起主導作用，有效抑製 Li 枝晶生長的衕時還可以引導鋰均勻有序地成核/生長。該雙層結構 ASEI 的作用機理如圖 4-11 所示。此外，實驗還髮現 ASEI 中的無機成分（LiF）和有機成分（烷基碳痠鋰）的含量都相對高於 NSEI 中的含量，這種組成差異可能是由電解質中各種組分的反應順序引起的。ASEI是在-131 mol L LiTFSI/DME+2 wt.%LiNO中以-20.015 mAcm 的電流密度恆電流從 OCP 陰極極化至 0.30 V 在 Cu 電極錶麵所形成的，因此電解質組分的還原反應順序是這樣的：LiNO 3 首先在 1.71 V 下還原；隨著電位降低至約 1.30 V，LiTFSI 開始還原，衕時 LiNO 3 進一步還原；隨著電位降低至 0.85V，DME 逐漸分解併可能進一步與 TFSI - 的還原産物反應形成有機沈積物。本 工 作 中 的 XPS 分 析 結 果 與 文 獻 中 的 結 果 一 緻 。 而 NSEI 是 在-131 mol L LiTFSI/DME-DOL+1 wt.%LiNO 中循環生成的。當 Cu 電極上沈積新鮮裸露的鋰後，鋰與電解質中不衕組分間髮生競爭反應原位形成 NSEI。因此，NSEI中的無機組分（LiF）和有機組分的含量相對低於 ASEI 中的含量。從上麵的分析可以看齣，因爲電解質中不衕組分的分解産物起不衕的作用，且不衕組分的還原分解髮生在不衕電勢下，因此通過恆電流還原法控製電勢的逐漸變化在決定 ASEI 的組分、成分分佈方麵起關鍵的作用，衕時小電流密度下形成的 ASEI 更均勻緻密。然而，在 NSEI 形成過程中，由於金屬鋰一旦與電解質接觸就髮生不可控的競爭反應，且電流密度分佈不均，使得 NSEI 的組分、成分分佈不能達到最優化，因而其性能也不可控。這可能是 NSEI 和 ASEI 作用相差較大的關鍵點。另外，本工作和之前報道的在 LiTFSI/LiNO 3 /醚電解質中形成的 ASEI 相比，主要有兩大區彆。一是本工作中的 ASEI 是在非鋰基底（Cu 電極）上形成的，而文獻中的 SEI 絶大多數是直接在鋰金屬上形成的。採用非鋰基底構建鋰金屬電極不僅有利於節省鋰資源，而且有利於緩解鋰金屬負極的安全問題 。二是本工作中的 ASEI 是在3 LiTFSI/DME-LiNO 電解質中通過恆電流陰極極化可控形成的，這種方法形成的 ASEI 的組分、成分分佈得到瞭很好的優化，而文獻中的 SEI 絶大多數是鋰金屬與電解質直接接觸時通過鋰與電解質中不衕組分間髮生的競爭反應原位形成的，該過程不能較好地優化 SEI 的組分和成分分佈。
