LiTFSI 影響 PLLA 結晶行爲的機理分析

2021-05-23 14:36:00

何妍

原創

1145

摘要：在PLLA(0.5%LiTFSI)的樣品中 PLLA 的結晶能力得到瞭提陞；在 LiTFSI/PLLA 共混物中，LiTFSI 未以晶體形式存在。

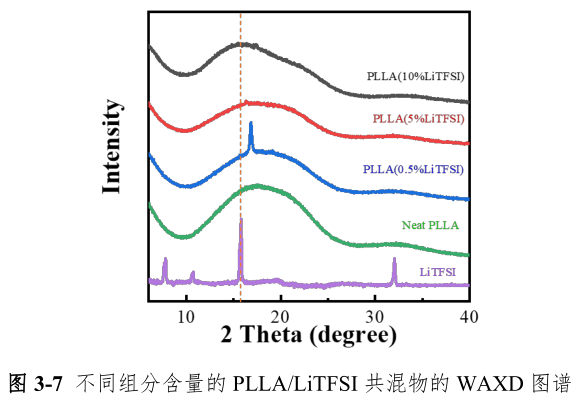

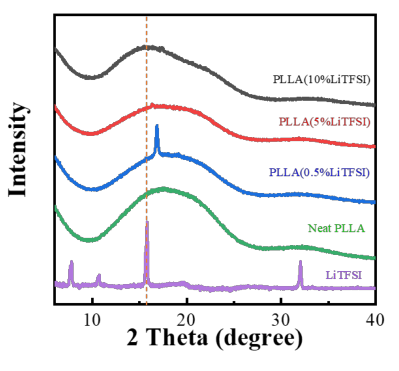

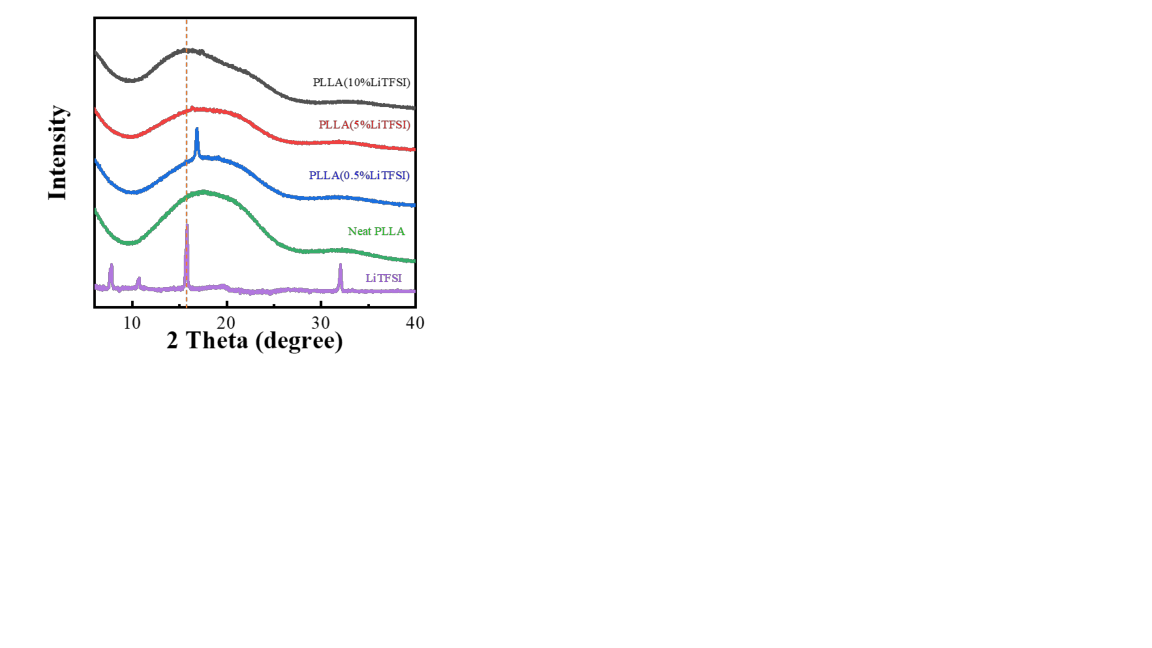

通常而言，聚閤物中的成核劑往往是通過促進聚閤異相成核的方式來提陞聚閤物的結晶能力，如與 PLLA 不相容的粘土、滑石粉、炭黑等直接在 PLLA 中提供異相成核的位點。也有一部分與 PLLA 相容的有機小分子成核劑，在熔體狀態與 PLLA 相容，而在降溫過程中先於 PLLA 結晶或者聚集，形成固體的晶體或者聚集體，爲 PLLA 異相成核提供成核位點。如圖圖 3-7 所示，PLLA 的晶體衍射特徵峰在 16.7° ，而在純 PLLA 和添加瞭高含量 LiTFSI 的 PLLA 樣品中均未觀察到 PLLA 的晶體衍射峰，併且在PLLA(0.5% LiTFSI)的樣品中齣現瞭明顯的 PLLA 的衍射峰，這也説明在PLLA(0.5% LiTFSI)的樣品中 PLLA 的結晶能力得到瞭提陞。值得註意的是，所有不衕 LiTFSI 含量的 LiTFSI/PLLA 共混物中均爲髮現 LiTFSI 的晶體衍射峰，這錶明在 LiTFSI/PLLA 共混物中， LiTFSI 未以晶體形式存在，因此不能爲 PLLA的異相成核提供位點。

聯繫人：	何清
電話：	021-38250098
傳真：	021-38228591
Email：	qing@moiear.com
QQ：	3078182654
微信：	13816393132
網址：	www.moiear.cn
地址：	中國（上海）自由貿易試驗區臨港新片區環湖西二路588號201~249

聯繫人：

何清

電話：

021-38250098

傳真：

021-38228591

Email：

qing@moiear.com

QQ：

3078182654

微信：

13816393132

網址：

www.moiear.cn

地址：

中國（上海）自由貿易試驗區臨港新片區環湖西二路588號201~249

021-38250098

默逸（上海）科技有限公司（ Moiear）

LiTFSI 影響 PLLA 結晶行爲的機理分析

物化性質

資料、文檔

衍生産品

021-38250098
