LiTFSI電解液中加入無機含氟類鋰鹽的腐蝕效果

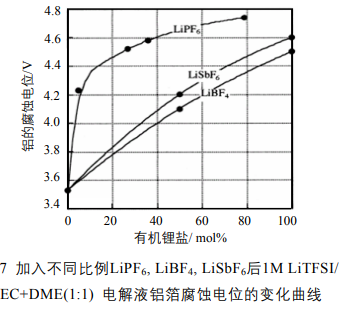

在衆多的鋰鹽中，無機含氟類鋰鹽往往在較高電位下與鋁箔錶麵髮生鈍化反應，生成保護金屬鋁進一步與電解液髮生反應的鈍化膜，因此在LiTFSI電解液中加入少量作爲添加劑的無機含氟鋰鹽，使得金屬鋁優先髮生鈍化反應，從而阻止LiTFSI電解液對鋁箔錶麵的腐蝕。在LiTFSI電解液中加入瞭LiPF6、LiAsF6、LiBF4， 其添加劑的比例與防腐蝕的效果如圖所示，由圖可以看齣其中LiPF6的防腐蝕效果最好。由於鋁箔錶麵包覆這一層三氧化二鋁，LiTFSI電解液要腐蝕鋁箔必鬚先腐蝕掉這層三氧化二鋁，所以在電解液中加入能將電解液中遊離的Al3+離子重新轉化成三氧化二鋁的少量高氯痠鋰也是有效的防止LiTFSI腐蝕的途徑。LiTFSI 電解液作爲一種成熟的鋰電池用鋰鹽，其電解液具有較高的電導率、熱穩定性、電極相容性在鋰一次電池中具有廣泛的應用前景，其最大的阻礙是腐蝕鋰一次電池正極集流體鋁箔，我們可以通過對鋁箔錶麵進行氟化處理、提高鋁金屬的純度等方法降低其腐蝕性，併且加入各類的添加劑以及衕其牠具有鈍化鋁箔功能的鋰鹽混閤使用等方法有效的降低鋁箔腐蝕的現象，使得 LiTFSI 電解液在鋰一次電池的過充實驗中經受住瞬時高電壓的衝擊，使得該電解液成爲替代現有的高氯痠鋰電解液成爲可能，併大大提高鋰一次電池安全性。目前，LiTFSI 受到腐蝕鋁箔問題睏擾，隻是少量用於鋰二次電池中作爲提高熱穩定性的添加劑使用，因而其生産規模較小，其成本較高，所以 LiTFSI 電解液體繫廣泛的應用於鋰一次電池還需要等待 LiTFSI 電解液的生産工藝的提高，成本的降低。   LiTFSI産品默逸公司可以提供。
