PLLA分子鏈與LiTFSI 分子之間的相互作用。

共混物中的各組分的相容性通常來自於各組分之間的相互作用。在本節內容中，我們將通過FTIR 來錶徵和分析PLLA分子鏈與 LiTFSI分子之間的相互作用。爲放大 PLLA 與  LiTFSI 之間的相互作用使其更易於通過紅外光譜分析，在紅外光譜測試中我們選用瞭高含量  LiTFSI (10 %~50 %)的 PLLA/ LiTFSI 共混物。

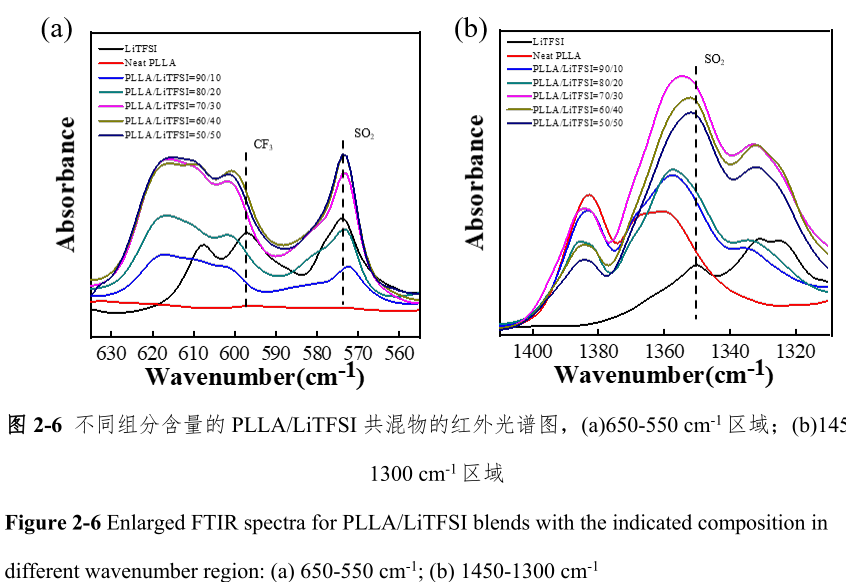

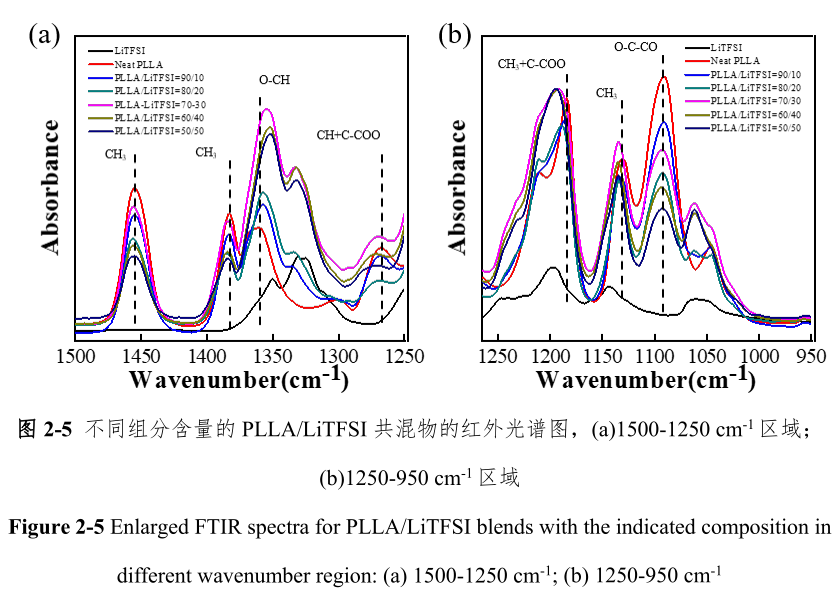

                                                                                                                                                                                        圖 2-5 爲不衕  LiTFSI 含量的共混物的紅外光譜。純 PLLA 在 1455 cm -1 、1382 cm -1 處的峰分彆爲 PLLA 分子上 CH 3 的不對稱彎麴振動和對稱彎麴振動峰，1131 cm -1 、1266 cm -1 處的峰爲 CH 的振動峰以及 CH 基糰和 C-O-C 基糰耦閤的振動峰 。隨著  LiTFSI 含量的增加，上述峰的位置均髮生瞭明顯的偏移，這説明 PLLA 分子鏈中的 CH 3 基糰與 CH 基糰與 LiTFSI 存在較強的相互作用。值得註意的是，在以往的研究報道中，LiTFSI 易與高分子中的氧原子髮生絡閤作用，尤其是  LiTFSI 與 PEO(PEG)主鏈上的醚鍵的絡閤作用被廣爲研究 。然而，PLLA 分子鏈中的含氧基糰(O-C-CO, 1090 cm -1 )所處的紅外峰併未隨著  LiTFSI 的添加而髮生偏移。這錶明，LiTFSI 併未與 PLLA 分子鏈上的含氧基糰産生相互作用，PLLA 與  LiTFSI 之間的相互作用來自於 PLLA 主鏈上的CH 3 和 CH 基糰。若以  LiTFSI 的紅外光譜爲基準，觀察不衕組分含量的 PLLA/LiTFSI 中LiTFSI 紅外光譜髮生的變化，如圖 2-6 所示，597 cm -1 、1350 cm -1 處爲 LiTFSI 中SO 2 基糰的特徵峰，594 cm -1 處爲 SO 2 基糰的特徵峰，隨著 PLLA/LiTFSI 共混物中組分含量的變化，LiTFSI 中的 CF 3 、SO 2 等基糰在紅外光譜中的峰位髮生瞭明顯的偏移，這錶明 LiTFSI 中的 CF 3 、SO 2 等基糰與 PLLA 存在強的相互作用。

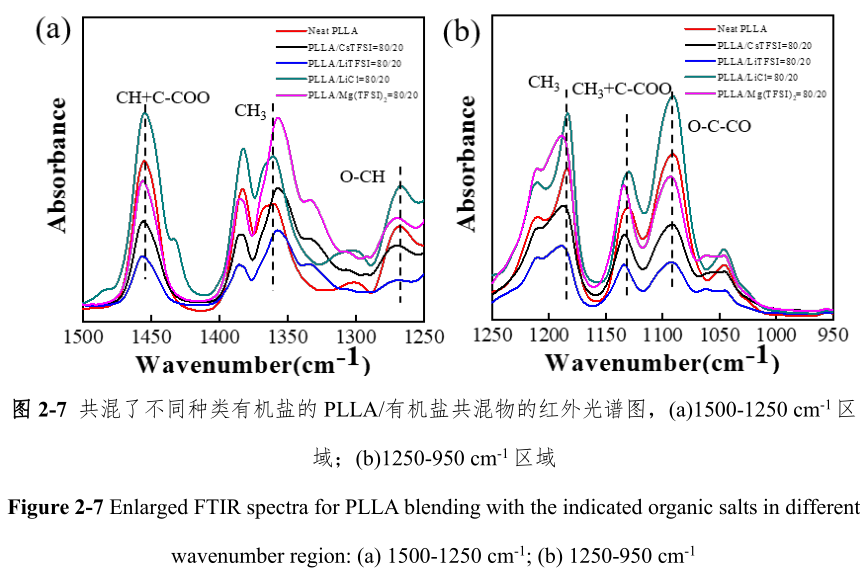

                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        需要註意的是，LiTFSI 是由陽離子 Li + 和陰離子 TFSI - 構成的有機鹽，併且大量文獻曾報道陽離子可以與聚閤物中的氧原子絡閤 。因此，爲探究  LiTFSI中陰陽離子各自與 PLLA 之間的相互作用，我們分彆替換瞭 LiTFSI 中的陰陽離子再與 PLLA 共混，研究共混物中 PLLA 紅外光譜的變化。如圖 2-7 所示，在分彆用 Cs + 和 Mg 2+ 替換瞭  LiTFSI 的陽離子後，PLLA 紅外光譜中 CH 3 和 CH 基糰所在峰仍髮生瞭明顯的峰位偏移，而在使用 Cl - 替換瞭有機鹽的陰離子後，PLLA的紅外光譜中在上述峰的位置均未髮生偏移。這説明瞭 LiTFSI 與 PLLA 的強相互作用是源自於 LiTFSI 中的 TFSI - 陰離子，而非 Li + 陽離子。TFSI - 中的氟原子和硫原子均爲良好的氫鍵的電子給體，而PLLA 中 CH 3 和 CH 中均存在氫鍵的電子受體。綜閤以上結果，認爲，由於PLLA 中 CH 3 和 CH 基糰與 LiTFSI 中 CF 3 、SO 2 基糰之間的氫鍵作用，PLLA 與LiTFSI之間存在強的相互作用，這也正是PLLA與LiTFSI有良好相容性的原因。
