使用 LiTFSI在内的不同电解液的锂空气电池电化学阻抗测试

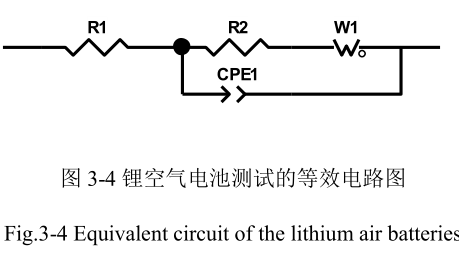

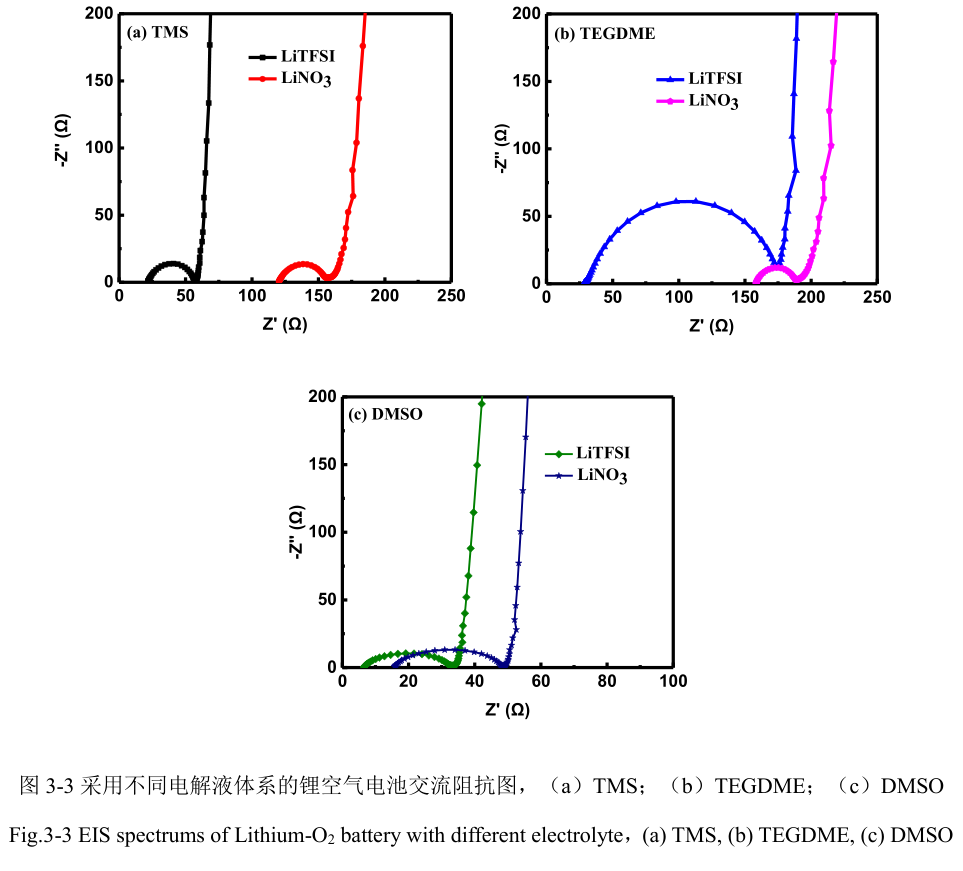

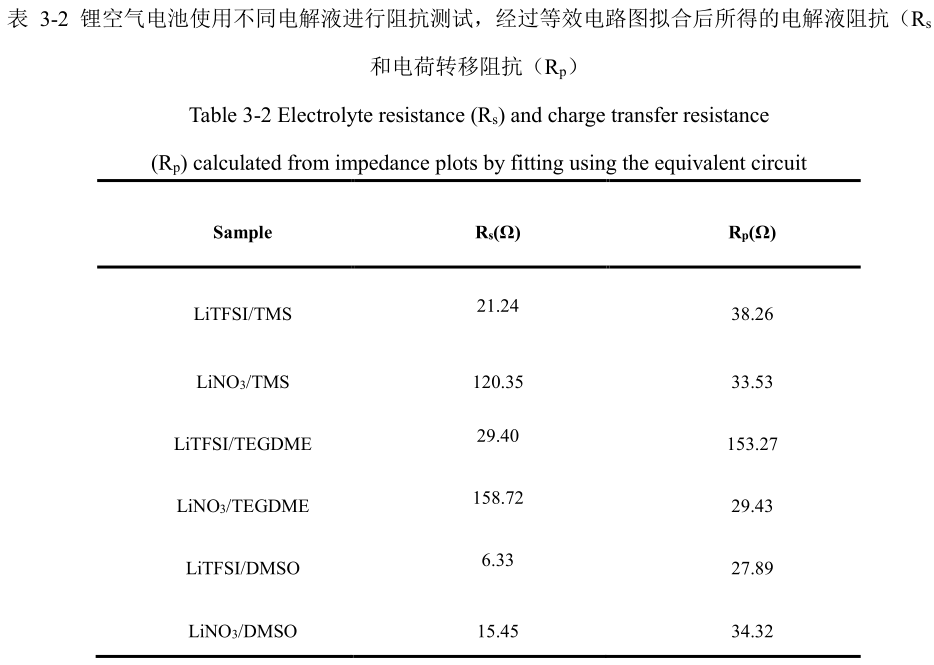

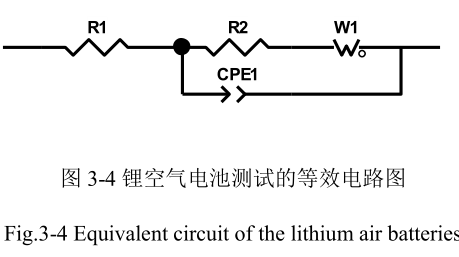

图 3-3 为采用不同电解液的锂空气电池，在纯氧环境下放电前的电化学阻抗（EIS）测试图，电池阻抗图谱均由高频区的圆弧和低频区的直线组成。通过 Zview 软件对数据进行拟合，图 3-4 为等效电路图，拟合得到的数据如表 3-2 所示，其中 LiTFSI/DMSO的内阻最小，为 6.33 Ω；LiNO 3 /TEGDME 的内阻最大，为 158.72 Ω。电池内部电解液阻抗比较：LiNO 3 /TEGDME＞LiNO 3 /TMS＞LiTFSI/TEGDME＞LiTFSI/TMS＞LiNO 3 /DMSO＞LiTFSI/DMSO。对比两种锂盐，以 LiNO 3 作为锂盐的同种溶剂电解液体系的内阻比以LiTFSI 作为锂盐的电解液体系的内阻的大；相比其他五种电解液体系，以LiTFSI/TEGDME 为电解液的电池电荷转移阻抗最高。
