LiTFSI与与LiNO3基于TMS溶剂在不同溶剂中对电池放电容量的影响

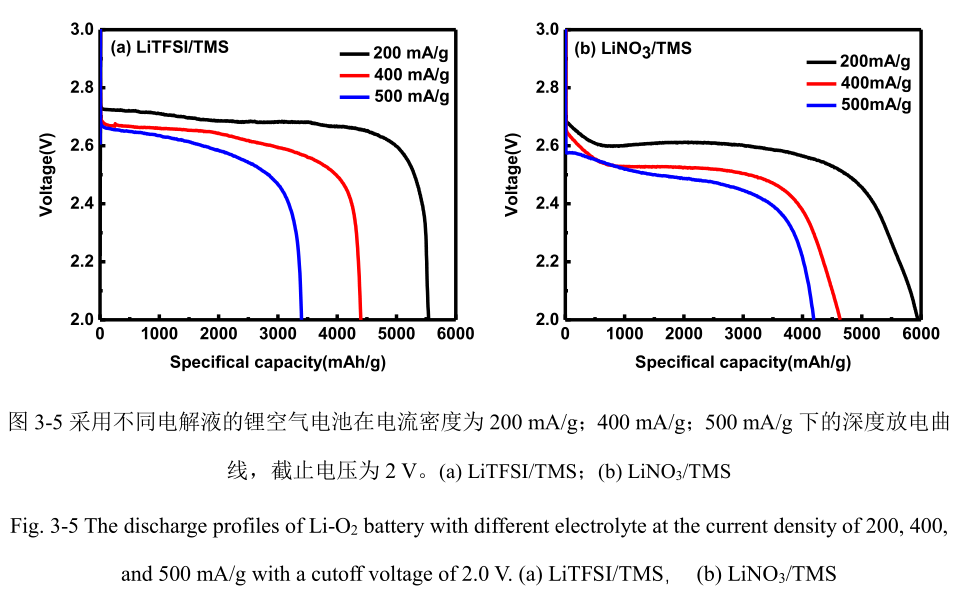

减缓放电产物在正极表面堆积，从而能持续的进行ORR过程并且获得较大的放电容量。图 3-5 b 为采用低 DN 溶剂（TMS）和高 DN 的锂盐（LiNO 3 ）组合的电解液（LiNO 3 /TMS）所装的锂空气电池，在不同电流密度条件下的深度放电图。对比不同电流密度条件下的电池放电容量，放电容量随电流密度的增加而减小。在同种电流条件下比较这两种电解液的放电容量，可以看出以 LiNO 3 作为锂盐的电池的放电容量较大。这是因为 NO 3 - 对 Li + 具有较强的结合力，能够促进放电中间体的溶剂化，因此有利于从溶液途径生成放电产物，从而获得较大的放电容量。
