使用 LiTFSI在内的不同电解液的锂空气电池电化学阻抗测试
- 2021-06-03 12:33:00
- 何妍 原创
- 976

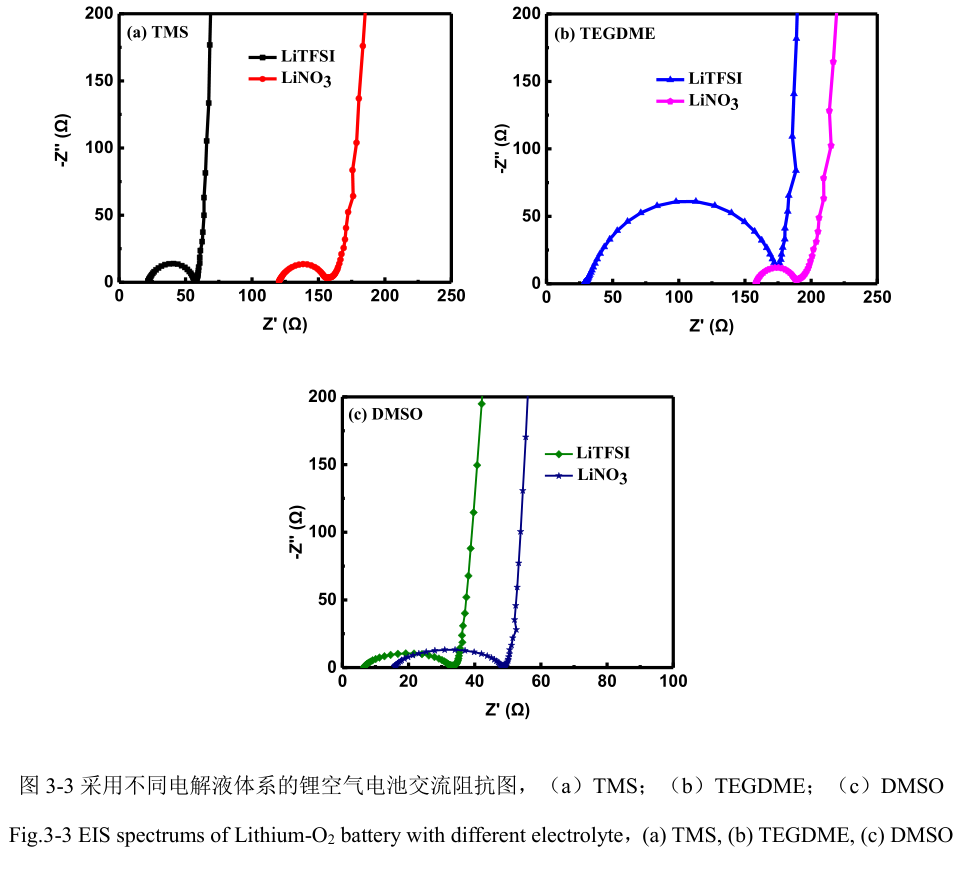

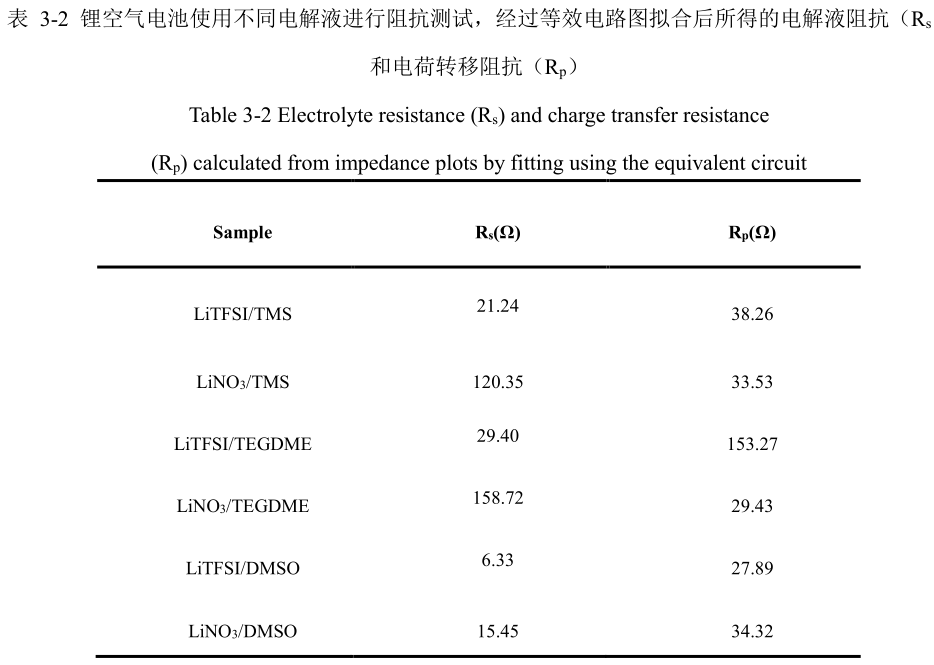

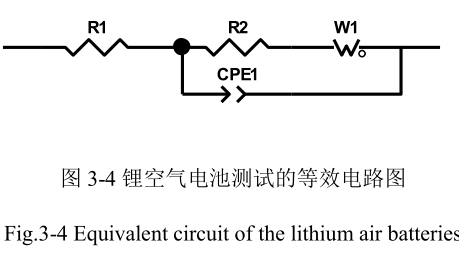

图 3-3 为采用不同电解液的锂空气电池,在纯氧环境下放电前的电化学阻抗(EIS)测试图,电池阻抗图谱均由高频区的圆弧和低频区的直线组成。通过 Zview 软件对数据进行拟合,图 3-4 为等效电路图,拟合得到的数据如表 3-2 所示,其中 LiTFSI/DMSO的内阻最小,为 6.33 Ω;LiNO 3 /TEGDME 的内阻最大,为 158.72 Ω。电池内部电解液阻抗比较:LiNO 3 /TEGDME>LiNO 3 /TMS>LiTFSI/TEGDME>LiTFSI/TMS>LiNO 3 /DMSO>LiTFSI/DMSO。对比两种锂盐,以 LiNO 3 作为锂盐的同种溶剂电解液体系的内阻比以LiTFSI 作为锂盐的电解液体系的内阻的大;相比其他五种电解液体系,以LiTFSI/TEGDME 为电解液的电池电荷转移阻抗最高。
联系人: | 何清 |
---|---|
电话: | 021-38250098 |
传真: | 021-38228591 |
Email: | qing@moiear.com |
QQ: | 3078182654 |
微信: | 13816393132 |
网址: | www.moiear.cn |
地址: | 中国(上海)自由贸易试验区临港新片区环湖西二路588号201~249 |
