基于TEGDME溶剂，使用litfsi在内的不同电解液的电池电化学阻抗测试

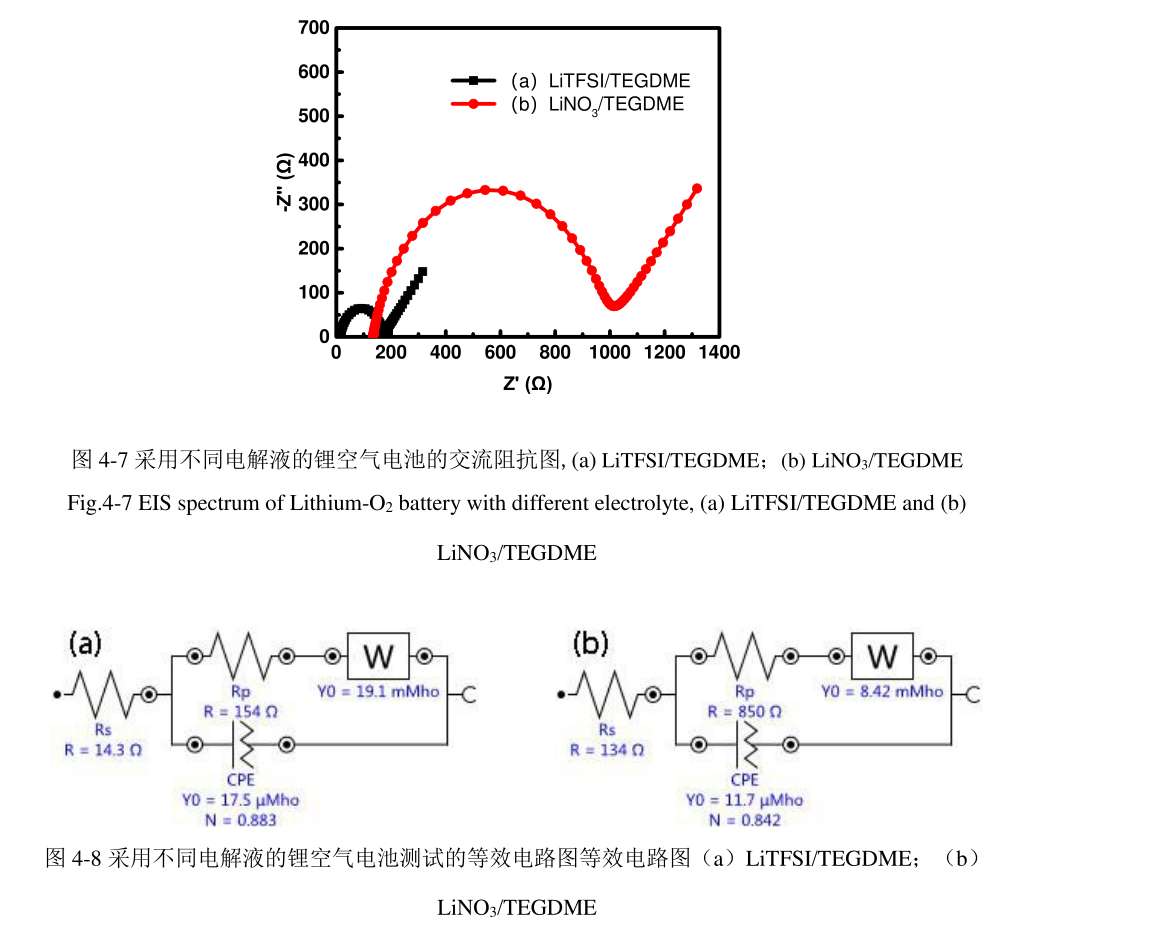

图 4-7， 以 LiTFSI/TEGDME 和 LiNO 3 /TEGDME 为电解液的锂空气电池在纯氧环境下放电前的 EIS 测试图， 从图 4-8 中可以看出， 以 LiTFSI/TEGDME 为电解液的锂空气电池的内阻为 14 Ω， 电荷转移阻抗为 154 Ω； 而以 LiNO 3 /TEGDME 为电解液的锂空气电池的内阻为 134 Ω， 电荷转移阻抗为 850 Ω。 比较两种锂盐， 使用 LiNO 3 作为锂盐的电池， 内阻较高。 这可能是 LiNO 3 因为与正极表面形成的 SEI 膜有关。 另外采用 LiTFSI比 LiNO 3 具有更低的电荷转移阻抗， 说明采用 LiTSFI 的电解液的电导率较好。
