铝电极在LITFSI/NaTf熔盐中的循环伏安行为

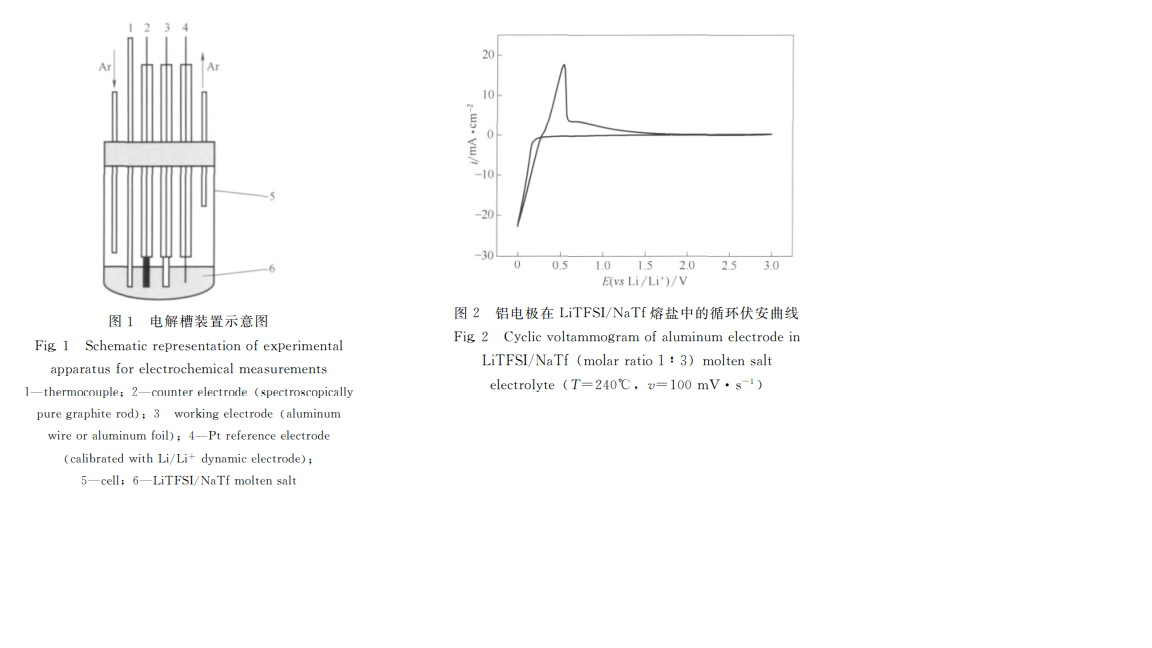

图２是在温度为２４０℃，扫描速度为１００ｍＶ·ｓ－１下铝电极在ＬｉＴＦＳＩ／ＮａＴｆ熔盐中的循环伏安曲线。由图可知，锂离子在铝电极上发生了欠电势沉积，在电极电位为０．２３Ｖ时（ｖｓＬｉ／Ｌｉ＋）电流开始增大。当电位扫描方向发生反转时，循环伏安曲线上电流响应出现了滞后现象，这是电沉积晶体生长的特征现象。由循环伏安曲线可知，锂在铝上脱嵌过程中只出现了一个氧化峰，这有别于铝电极在传统无机熔盐中的循环伏安行为。铝电极在无机熔盐中的循环伏安曲线可检测得到３对氧化还原峰，且每一个峰对应于一个Ｌｉ－Ａｌ合金相的转变，但这一研究结果与铝电极在一些有机溶剂或者离子液体中的电极过程基本一致。由此，可以推测铝电极在ＬｉＴＦＳＩ／ＮａＴｆ熔盐中反应生成的Ｌｉ－Ａｌ合金只有一种合金相是可逆的。产生这种现象的原因可能与阴离子结构发生了变化有关，相比传统无机熔盐体系中的卤素离子，结构庞大的有机阴离子影响了锂离子的活度，从而影响了锂离子在铝电极上的电极过程。考虑到有机溶剂、离子液体和制备的ＬｉＴＦＳＩ／ＮａＴｆ熔盐体系电导率均小于传统无机熔盐，因此可能电导率的急剧减小也是导致铝电极过程发生变化的原因之一。

联系人：	何清
电话：	021-38250098
传真：	021-38228591
Email：	qing@moiear.com
QQ：	3078182654
微信：	13816393132
网址：	www.moiear.cn
地址：	中国（上海）自由贸易试验区临港新片区环湖西二路588号201~249

物化性质

资料、文档

衍生产品

021-38250098
