LiTFSI电解液中加入无机含氟类锂盐的腐蚀效果

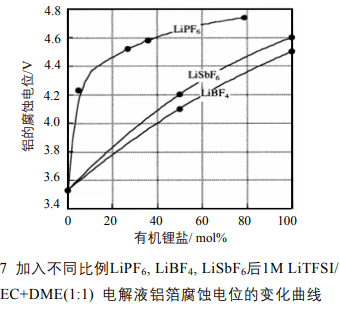

在众多的锂盐中，无机含氟类锂盐往往在较高电位下与铝箔表面发生钝化反应，生成保护金属铝进一步与电解液发生反应的钝化膜，因此在LiTFSI电解液中加入少量作为添加剂的无机含氟锂盐，使得金属铝优先发生钝化反应，从而阻止LiTFSI电解液对铝箔表面的腐蚀。在LiTFSI电解液中加入了LiPF6、LiAsF6、LiBF4， 其添加剂的比例与防腐蚀的效果如图所示，由图可以看出其中LiPF6的防腐蚀效果最好。由于铝箔表面包覆这一层三氧化二铝，LiTFSI电解液要腐蚀铝箔必须先腐蚀掉这层三氧化二铝，所以在电解液中加入能将电解液中游离的Al3+离子重新转化成三氧化二铝的少量高氯酸锂也是有效的防止LiTFSI腐蚀的途径。LiTFSI 电解液作为一种成熟的锂电池用锂盐，其电解液具有较高的电导率、热稳定性、电极相容性在锂一次电池中具有广泛的应用前景，其最大的阻碍是腐蚀锂一次电池正极集流体铝箔，我们可以通过对铝箔表面进行氟化处理、提高铝金属的纯度等方法降低其腐蚀性，并且加入各类的添加剂以及同其它具有钝化铝箔功能的锂盐混合使用等方法有效的降低铝箔腐蚀的现象，使得 LiTFSI 电解液在锂一次电池的过充实验中经受住瞬时高电压的冲击，使得该电解液成为替代现有的高氯酸锂电解液成为可能，并大大提高锂一次电池安全性。目前，LiTFSI 受到腐蚀铝箔问题困扰，只是少量用于锂二次电池中作为提高热稳定性的添加剂使用，因而其生产规模较小，其成本较高，所以 LiTFSI 电解液体系广泛的应用于锂一次电池还需要等待 LiTFSI 电解液的生产工艺的提高，成本的降低。   LiTFSI产品默逸公司可以提供。
