不衕濃度的 LiTFSI 水溶液的電化學性能測試倍率性能

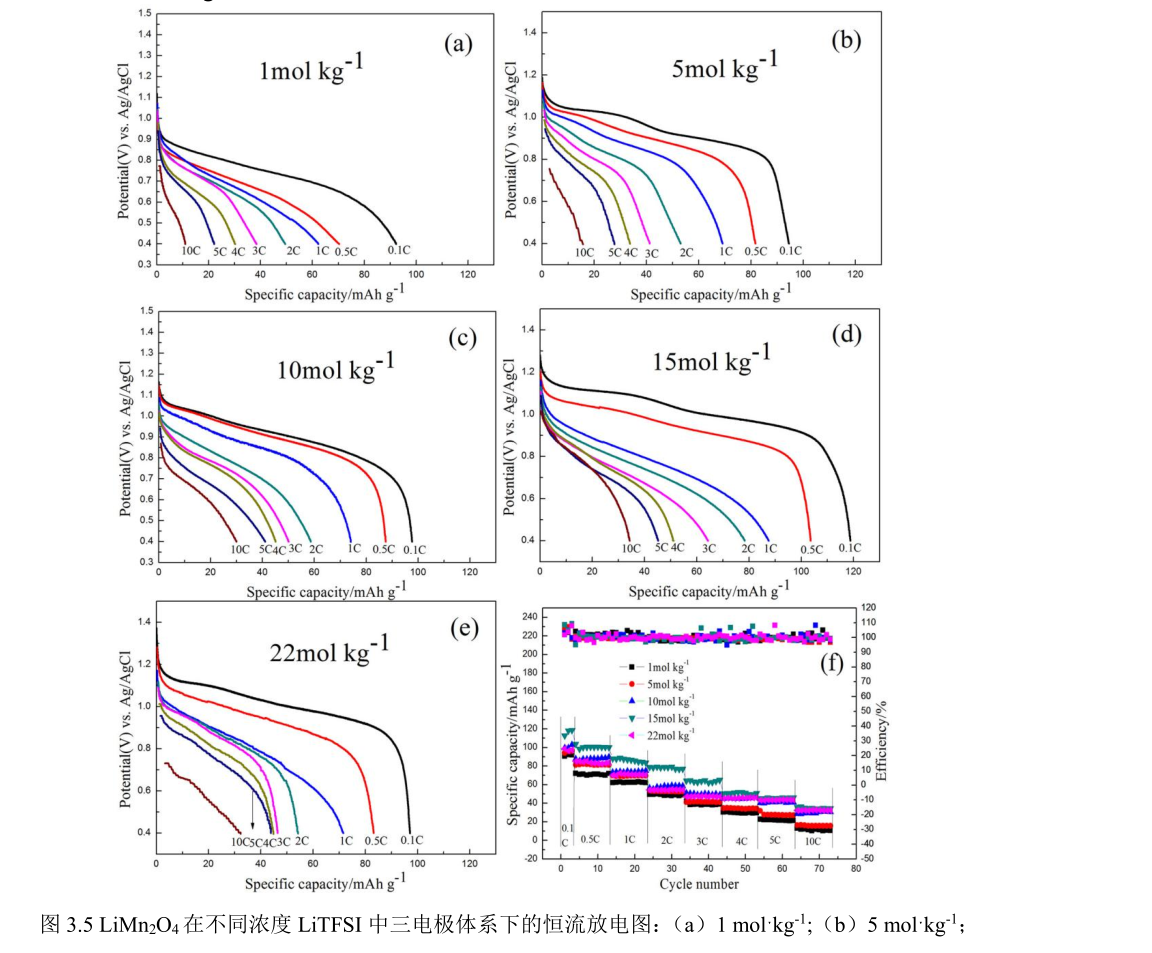

由圖可知0.1 C時，LiMn 2 O 4 在15 molˑkg -1 LiTFSI中時的放電比容量最高，爲119.5 mAh⋅g -1 ，而 LiTFSI 濃度在 1、5、10 和 22 molˑkg -1 時，LiMn 2 O 4 的放電比容量分彆是 93.2、96.3、98.8 和 98.5 mAh⋅g -1 ，且庫倫效率都大於 100%，説明當低倍率時，充電比容量大於放電比容量。當倍率增加到 10 C 時，LiMn 2 O 4 在 1、5、10、15 和 22 molˑkg -1 LiTFSI 電解液中放電比容量分彆下降到 10.5、16.6、30.3、35.5 和 32.3 mAh⋅g -1 。由倍率結果可知， LiTFSI濃度 15 molˑkg -1 時 LiMn 2 O 4 有優異電化學性能，當電解液濃度爲 1 molˑkg -1 時其電化學性能最差。LiMn 2 O 4 在 1、5、10、15 和 22 molˑkg -1 LiTFSI 溶液中的倍率性能如圖 3.5（f）所示，由圖中可以看齣 LiTFSI 濃度爲 15 molˑkg -1 時，LiMn 2 O 4 具有最佳的倍率性能。低倍率時在 15 molˑkg -1 濃度的 LiTFSI-H 2 O 電解液中材料的容量優勢更加明顯，但是隨著

倍率增加到 4 C 時，比容量優勢併不大。這是由於材料電化學性能受到 Li + 在材料體相和電解液兩處的擴散影響。在低倍率下，Li + 在溶液中的遷移速度起到主導地位，因此高濃度電解液中材料的比容量最高，但是倍率增加到 4 C 以上，Li + 在體相中的擴散起到主導作用，因此相衕倍率下，高濃度電解液下材料的比容量差距不大。綜上可知， LiTFSI濃度爲 15 molˑkg -1 時最有利於 Li + 在電極材料中進行脫嵌，倍率性能最好。

聯繫人：	何清
電話：	021-38250098
傳真：	021-38228591
Email：	qing@moiear.com
QQ：	3078182654
微信：	13816393132
網址：	www.moiear.cn
地址：	中國（上海）自由貿易試驗區臨港新片區環湖西二路588號201~249

物化性質

資料、文檔

衍生産品

021-38250098
