不衕濃度的 LiTFSI 水溶液的電化學性能測試恆流充放電測試

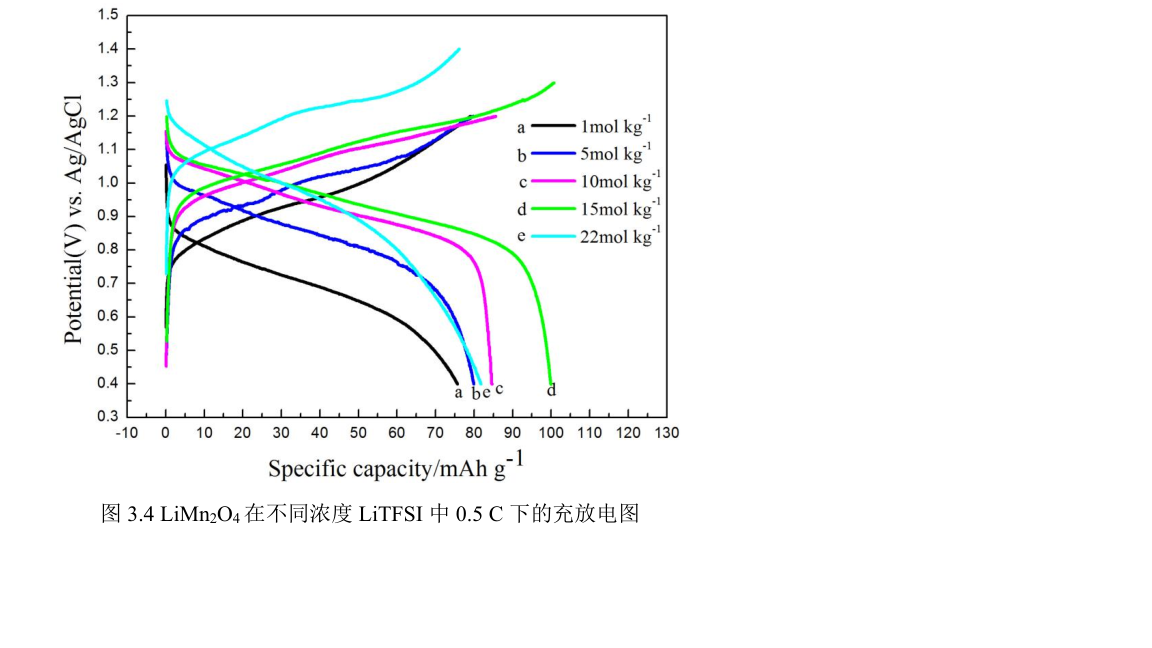

圖 3.4 是 0.5 C 下 LiMn 2 O 4 在不衕濃度 LiTFSI 中的充放電測試圖，從圖中可以看齣每箇濃度下放電比容量和充電比容量都基本相衕，庫倫效率較高，這説明具有很好的可逆性。如圖 3.4 所示，LiMn 2 O 4 的放電麴線平颱由 0.86 V（1 molˑkg -1 LiTFSI）逐漸增大到 1.07 V（15 molˑkg -1 LiTFSI），且平颱更加明顯，隨著 LiTFSI 濃度增加 LiMn 2 O 4 的比容量得到提陞，當 LiTFSI 濃度增大到 22 molˑkg -1 時，髮現 LiMn 2 O 4 的放電平颱增大到1.15 V，但已趨近消失，衕時錳痠鋰的比容量較在濃度爲 15 mol kg -1 LiTFSI 中時明顯降低,而逐漸消失的平颱是所在濃度比容量降低的原因，説明此時 Li + 嵌入/脫齣效果較差。LiMn 2 O 4 在 1、5、10、15 和 22 molˑkg -1 LiTFSI 中，0.5 C 下所對應的放電比容量分彆是76.3、80.5、85.4、100.3 和 83.1 mAh⋅g -1 ，因此可以明顯得到在 LiTFSI 濃度爲 15 molˑkg -1時 LiMn 2 O 4 具有最好的放電容量。
