以 LiTFSI/TEGDME 作爲電解液的鋰空氣電池

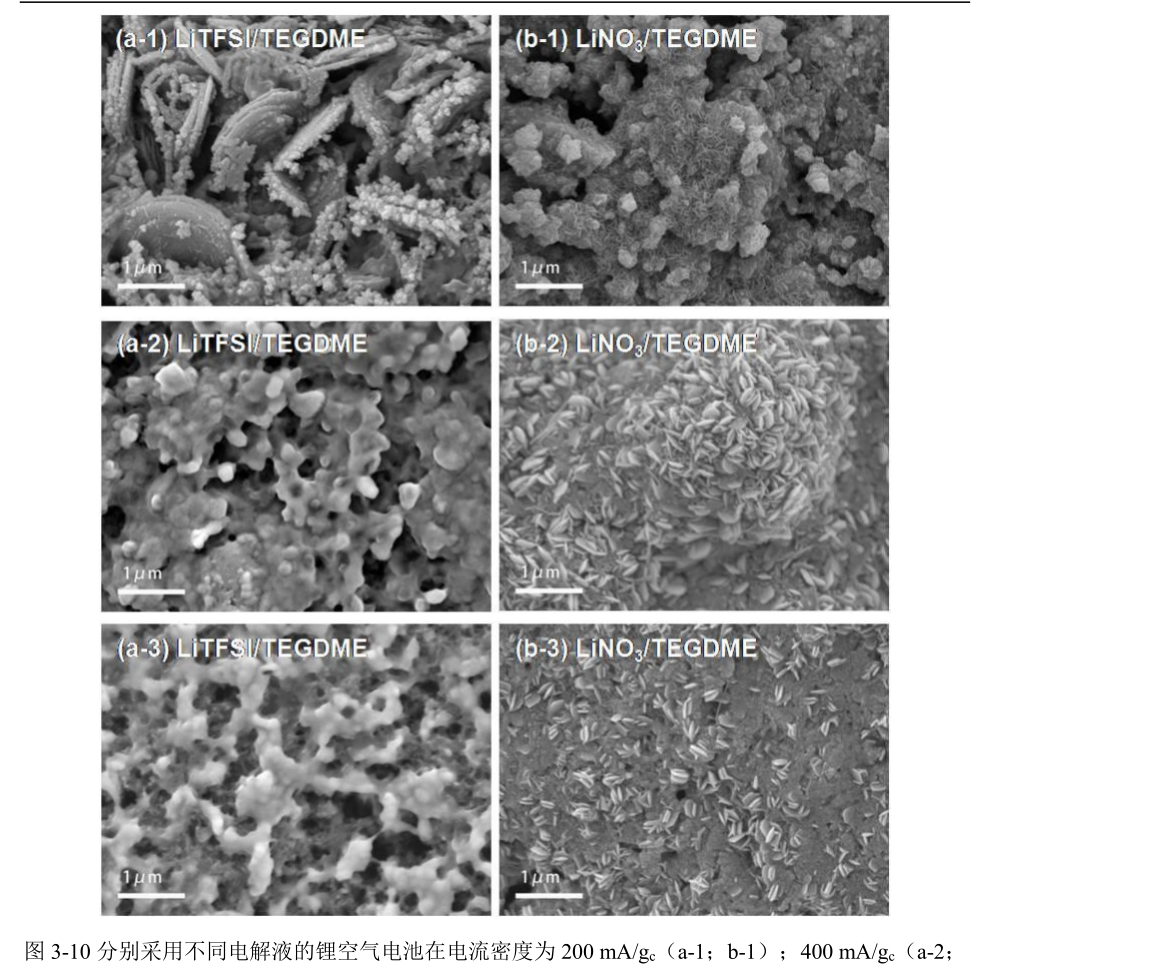

以 LiTFSI/TEGDME 作爲電解液的鋰空氣電池，在電流密度爲 200 mA/g （a-1）、400 mA/g （a-2）和 500 mA/g （a-3）的條件下進行深度放電測試，併對正極上的産物進行 FESEM 錶徵，如圖 3-10 所示。圖 a-1 是 LiTFSI/TEGDME 在電流密度爲 200 mA/g條件下的放電産物圖。從圖中可以看齣，在正極錶麵上生成的是圓形片狀的放電産物，推測該放電過程由溶液機理主導。隨著電流密度增大，生成的是薄膜狀的放電産物（如圖 a-3），該放電過程可能是錶麵機理主導。這也可以判斷齣，在電流密度較小的條件下生成的放電産物較多，因此也具有較高的放電容量。圖 3-10 中 b-1、b-2 和 b-3 是基於 LiNO 3 /TEGDME 的電池分彆在電流密度爲 200 mA/g、400 mA/g 和 500 mA/g 的條件下的放電産物圖，在大電流條件下生成的是小的片狀的産物，隨著電流變小，生成的是大顆粒的産物。對比兩種鋰鹽的放電産物，在 200 mA/g 的電流密度條件下得到的都是大顆粒的産物；而在 500 mA/g 的電流密度條件下，採用低 DN 的鋰鹽，生成的産物較少，正極還保留瞭大量的孔道；採用高 DN 的鋰鹽，正極的孔道中生成瞭大量的放電産物。這是因爲 NO 3 - 會促進中間體的溶劑化，這有利於通過溶液途徑放電，正極錶麵不容易被鈍化，因此可以持續的進行電子傳輸，在正極內部生成大量的放電産物，從而穫得較高的電池放電容量。
