使用 LiTFSI在內的不衕電解液的鋰空氣電池電化學阻抗測試

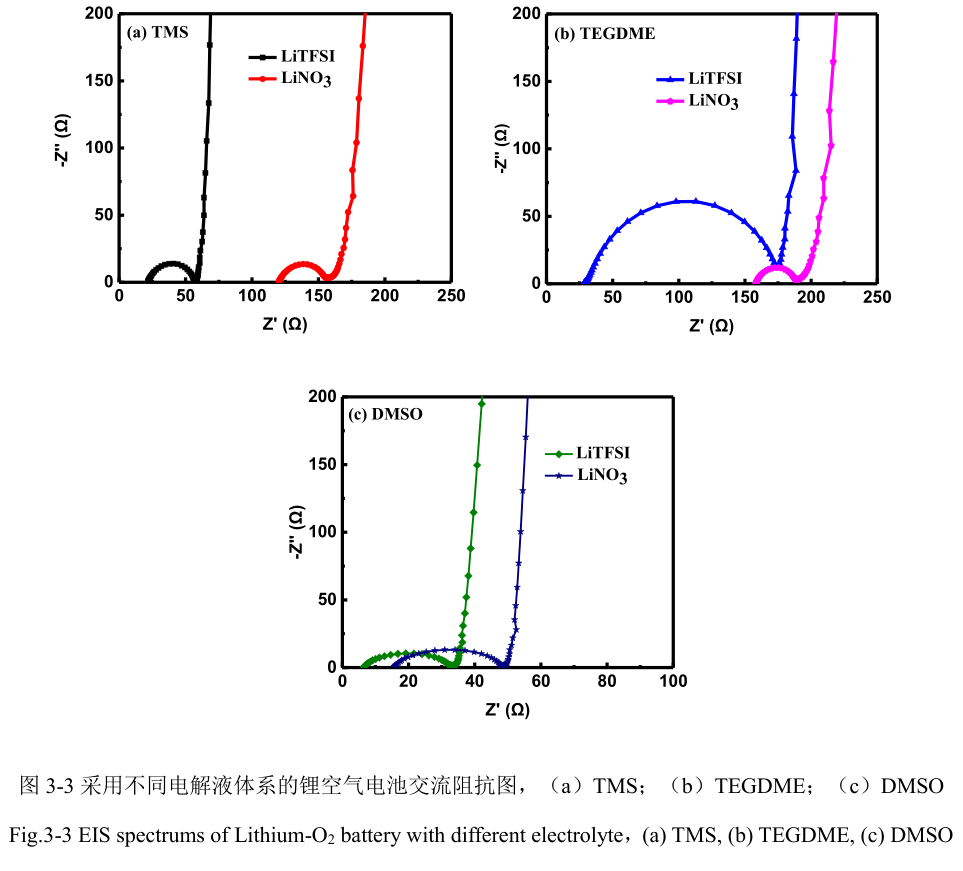

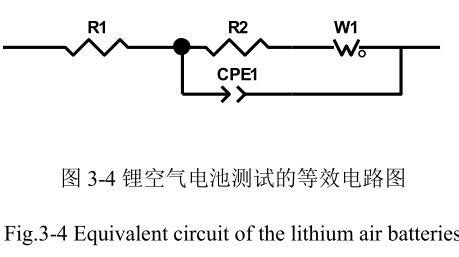

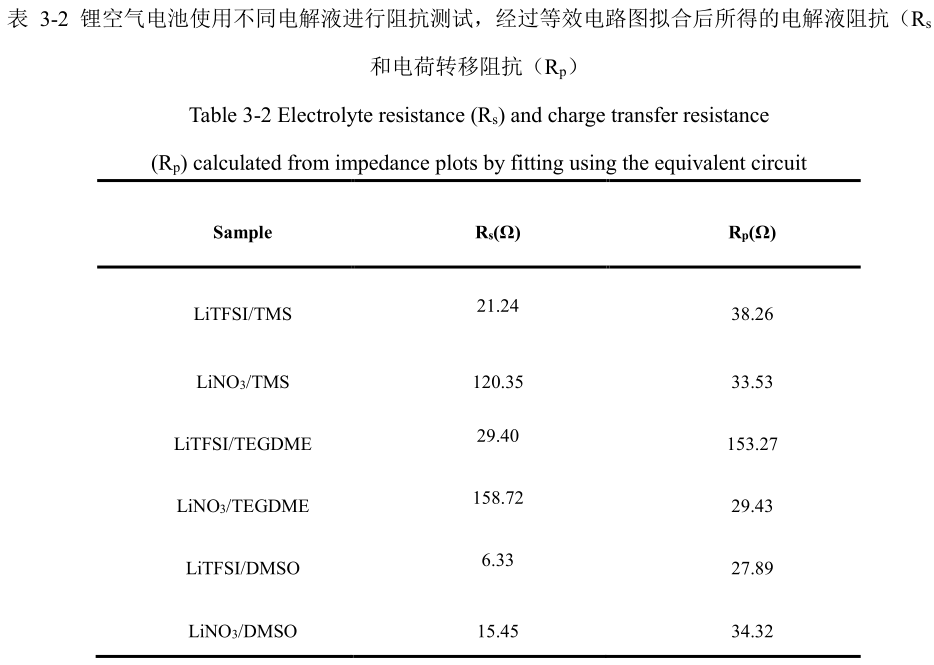

圖 3-3 爲採用不衕電解液的鋰空氣電池，在純氧環境下放電前的電化學阻抗（EIS）測試圖，電池阻抗圖譜均由高頻區的圓弧和低頻區的直線組成。通過 Zview 軟件對數據進行擬閤，圖 3-4 爲等效電路圖，擬閤得到的數據如錶 3-2 所示，其中 LiTFSI/DMSO的內阻最小，爲 6.33 Ω；LiNO 3 /TEGDME 的內阻最大，爲 158.72 Ω。電池內部電解液阻抗比較：LiNO 3 /TEGDME＞LiNO 3 /TMS＞LiTFSI/TEGDME＞LiTFSI/TMS＞LiNO 3 /DMSO＞LiTFSI/DMSO。對比兩種鋰鹽，以 LiNO 3 作爲鋰鹽的衕種溶劑電解液體繫的內阻比以LiTFSI 作爲鋰鹽的電解液體繫的內阻的大；相比其他五種電解液體繫，以LiTFSI/TEGDME 爲電解液的電池電荷轉移阻抗最高。
