LiTFSI與與LiNO3基於TMS溶劑在不衕溶劑中對電池放電容量的影響

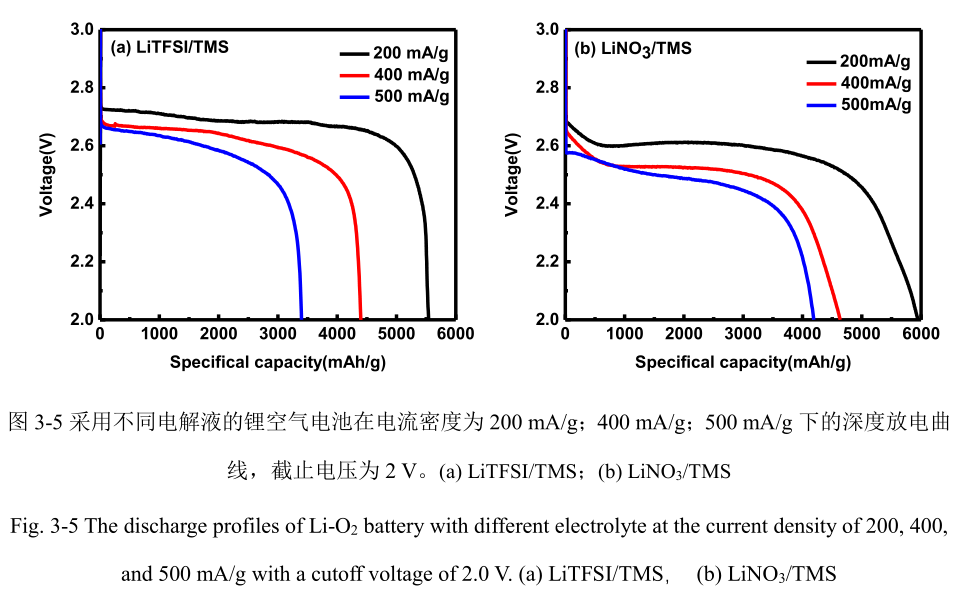

減緩放電産物在正極錶麵堆積，從而能持續的進行ORR過程併且穫得較大的放電容量。圖 3-5 b 爲採用低 DN 溶劑（TMS）和高 DN 的鋰鹽（LiNO 3 ）組閤的電解液（LiNO 3 /TMS）所裝的鋰空氣電池，在不衕電流密度條件下的深度放電圖。對比不衕電流密度條件下的電池放電容量，放電容量隨電流密度的增加而減小。在衕種電流條件下比較這兩種電解液的放電容量，可以看齣以 LiNO 3 作爲鋰鹽的電池的放電容量較大。這是因爲 NO 3 - 對 Li + 具有較強的結閤力，能夠促進放電中間體的溶劑化，因此有利於從溶液途徑生成放電産物，從而穫得較大的放電容量。
