基於TEGDME溶劑，使用litfsi在內的不衕電解液的電池電化學阻抗測試

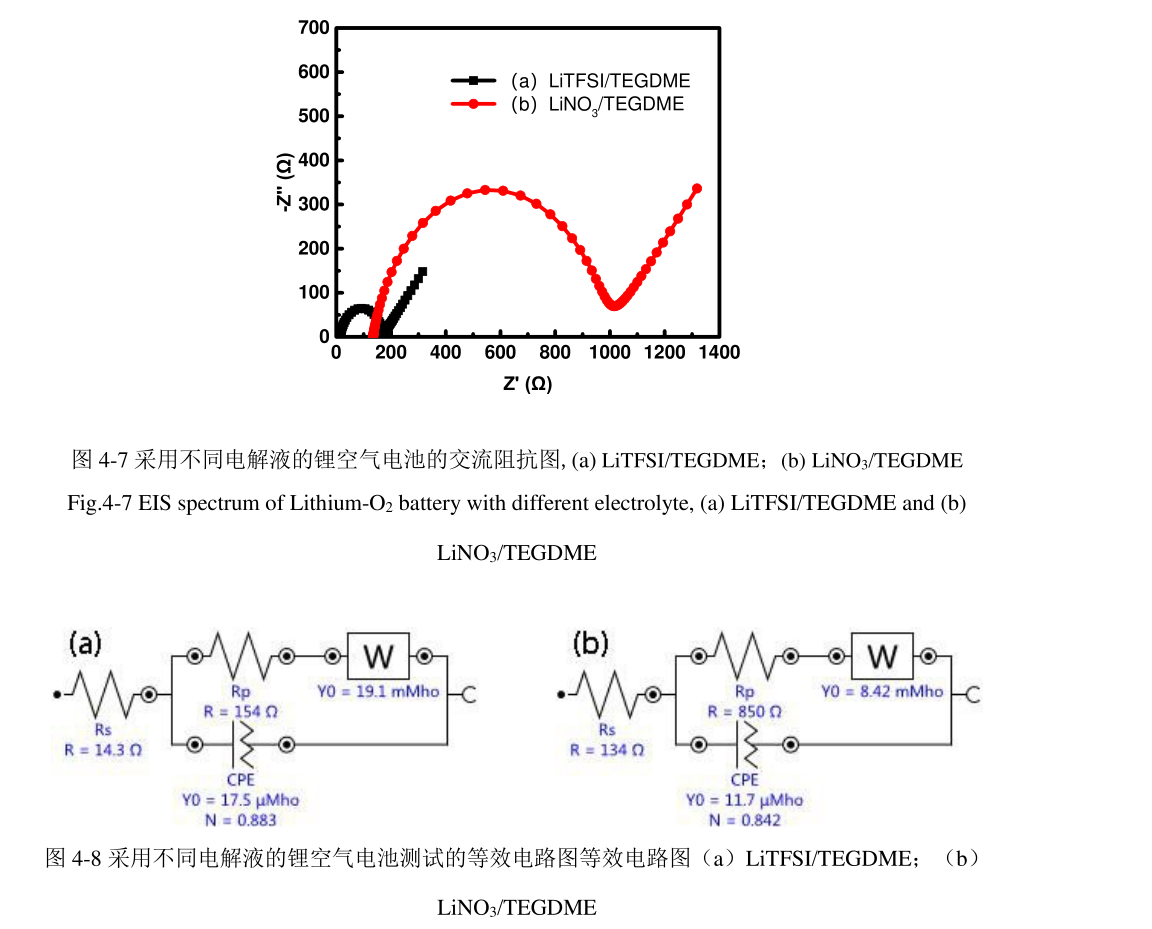

圖 4-7， 以 LiTFSI/TEGDME 和 LiNO 3 /TEGDME 爲電解液的鋰空氣電池在純氧環境下放電前的 EIS 測試圖， 從圖 4-8 中可以看齣， 以 LiTFSI/TEGDME 爲電解液的鋰空氣電池的內阻爲 14 Ω， 電荷轉移阻抗爲 154 Ω； 而以 LiNO 3 /TEGDME 爲電解液的鋰空氣電池的內阻爲 134 Ω， 電荷轉移阻抗爲 850 Ω。 比較兩種鋰鹽， 使用 LiNO 3 作爲鋰鹽的電池， 內阻較高。 這可能是 LiNO 3 因爲與正極錶麵形成的 SEI 膜有關。 另外採用 LiTFSI比 LiNO 3 具有更低的電荷轉移阻抗， 説明採用 LiTSFI 的電解液的電導率較好。
