基於 TMS 溶劑,使用litfsi在內的不衕電解液的電池電化學阻抗測試
- 2021-07-30 14:43:00
- 何妍 原創
- 1226

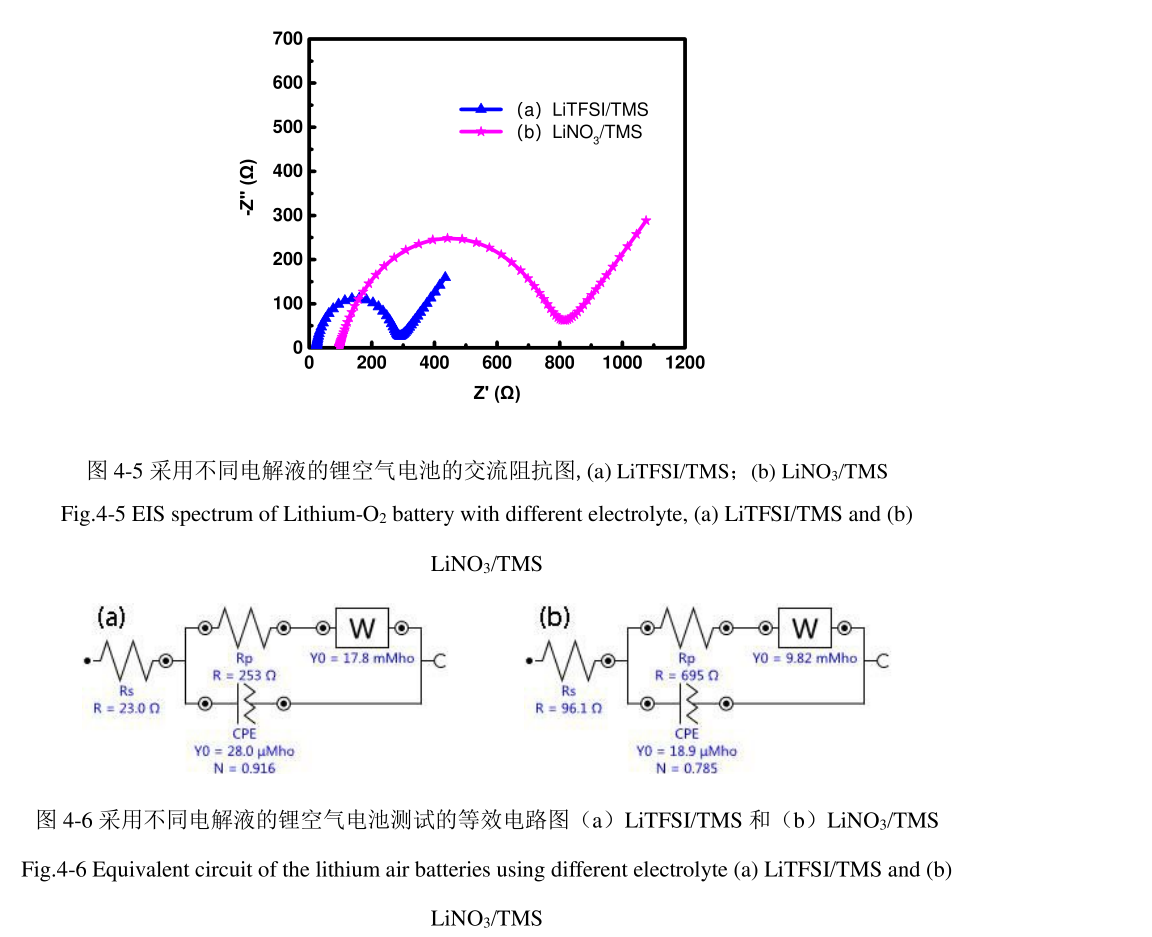

圖 4-5, 以 LiTFSI /TMS 和 LiNO 3 /TMS 爲電解液的鋰空氣電池在純氧環境下放電前 的 EIS 測試圖, 電池圖譜均由高頻區的圓弧和低頻區的直線組成。 實軸與高頻區的交點 爲電池的內阻 R s ; 高頻區的半圓錶示的是電荷轉移阻抗。 通過 NOVA 對數據進行擬閤, 圖 4-6 爲 LiTFSI 和 LiNO 3 的等效電路圖。 從圖中可以看齣, 以 LiTFSI /TMS 爲電解液的 鋰空氣電池的內阻爲 23 Ω, 電荷轉移阻抗爲 253 Ω; 而以 LiNO 3 /TMS 爲電解液的鋰空 氣電池的內阻爲 96 Ω, 電荷轉移阻抗爲 695 Ω。
、
