增塑劑對 PAN/EVA/LiTFSI 電解質膜微觀形態的影響

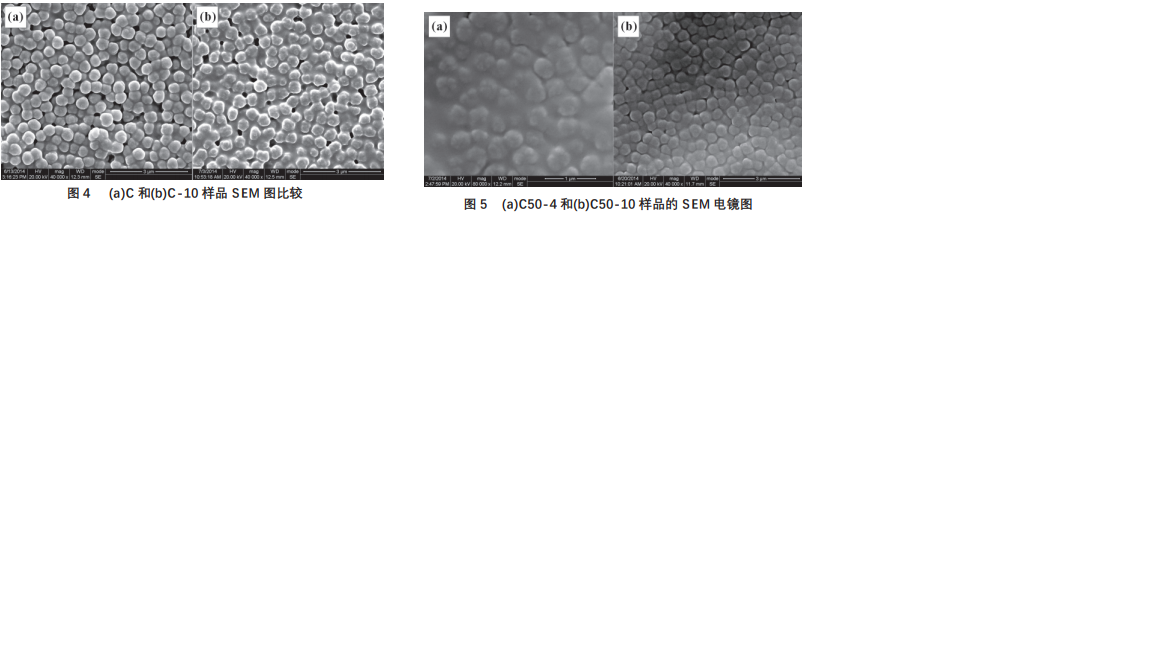

圖 4 是聚閤物基體(a)和無增塑劑聚閤物電解質(b)掃描電鏡圖。聚閤物基體是由粒徑 300~400 nm 的球狀粒子構成，加入10% LiTFSI 後，雖保持球狀粒子形態，但球狀粒子界麵間有較大的相互融閤。由聚閤物基體閤成方法所得到的 PAN/EVA 球狀物是一種內層爲 PAN，外層爲 EVA 的核殼結構球狀粒子。附著在 PAN 微球錶麵的 EVA 聚閤物與 LiTFSI 相互作用形成鋰鹽絡閤物，從而使得 PAN/EVA/LiTFSI 呈現齣離子導電性。LiTFSI 的絡閤作用增大瞭 EVA 自由體積，提高 EVA 鏈段運動能力，使得球狀粒子界麵間産生相互融閤。當增塑劑含量均爲 50%，LiTFSI 含量分彆爲 4%和 10%的SEM 照片如圖 5 所示。可以看齣：LiTFS 爲 4%的樣品球狀粒子界麵間相互融閤程度高，球狀間界麵不清晰；LiTFS 爲 10%的樣品球狀粒子界麵間相互融閤程度小於 4%的樣品，粒子間排序緊密、界麵較清晰。將 LiTFS 爲 10%，無增塑劑樣品[圖 4(b)]與 50%增塑劑樣品[圖 5(b)]比較，後者的粒子間排序緊密。度和界麵清晰度也高於前者。由 SPE 離子電導率測試結果錶明：C50-10 樣品的電導率高於 C-10 和 C50-4。添加增塑劑樣品的電導率提高除瞭鋰鹽濃度影響外，還可能與粒子間排序和界麵狀態有關。
