LiTFSI對離子電導率的影響

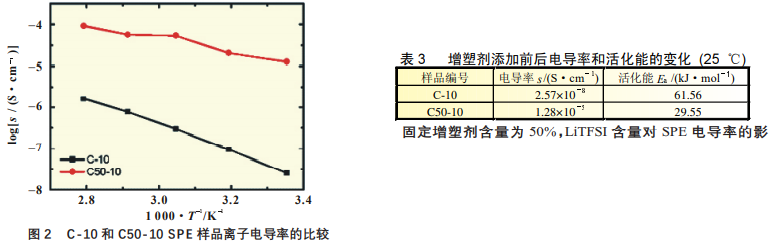

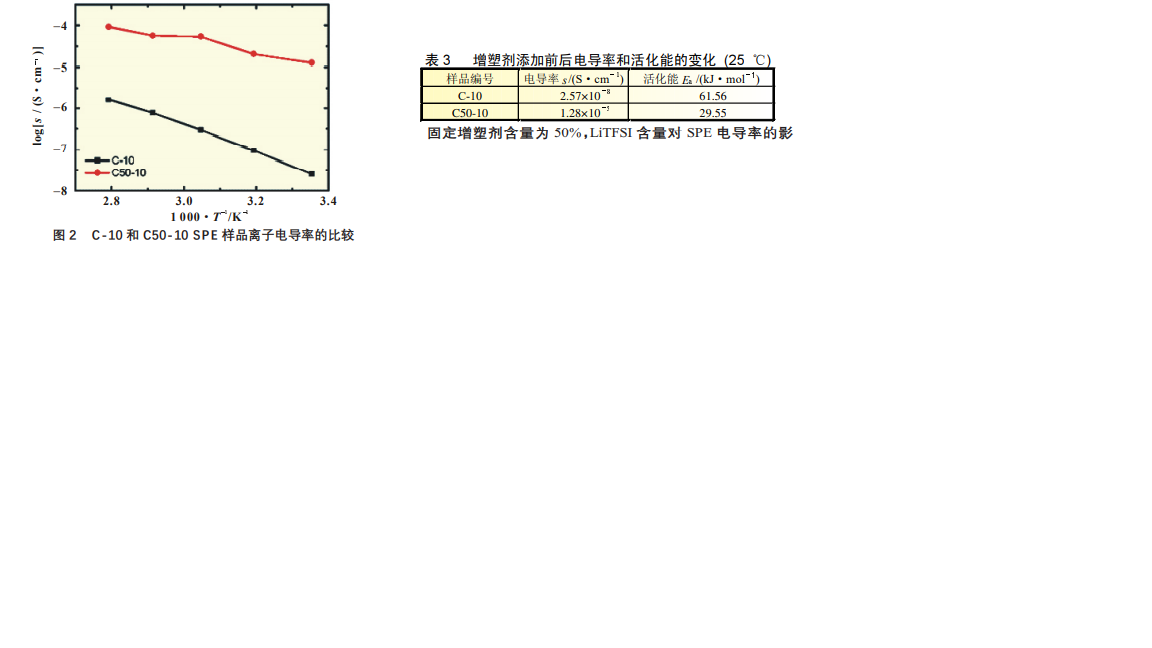

圖 2 是 C-10 和 C50-10 樣品離子電導率的比較。在鋰鹽含量均爲 10 %時，無 2- 氰基乙醚增塑劑的 SPE 電導率爲2.57×10－8 S/cm(25 ℃)，添加質量分數爲 50% 2- 氰基乙醚增塑劑的 SPE 電導率爲 1.28×10－5S/cm (25 ℃)，2- 氰基乙醚增塑劑的加入使室溫下 SPE 電導率提陞約 3 箇數量級。根據圖2 的數據可以計祘得齣 C-10 和 C50-10 離子傳導活化能 (錶3)。顯然增塑劑的加入降低瞭離子傳導活化能，增大瞭離子傳輸能力，提高瞭 SPE 膜的離子電導率。

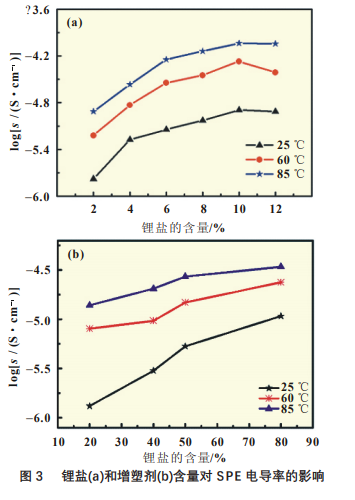

固定增塑劑含量爲 50%， LiTFSI 含量對 SPE 電導率的影響如圖 3(a)所示。隨 LiTFSI 含量增加在各溫度下 SPE 電導率隨之增大，當 LiTFSI 含量超過 10%，SPE 電導率不再提高，而是有下降趨勢。在低鋰鹽濃度時，隨鋰鹽濃度增加體繫中的自由離子數增多，離子電導率亦隨之增大。當低鋰鹽濃度超過臨界點後，自由離子易形成離子對，離子對的形成對電導率不但沒有貢獻，反而對自由離子的傳輸增大其位壘，降低其電導率。在 PAN/EVA/LiTFSI 體繫中 LiTFSI 最佳濃度爲 10%。恆定 LiTFSI 含量爲 4%，增塑劑濃度對 SPE 電導率的影響如圖 3(b)所示。2- 氰基乙醚增塑劑增加，SPE 電導率增大。
