鋁電極在LITFSI/NaTf熔鹽中的循環伏安行爲

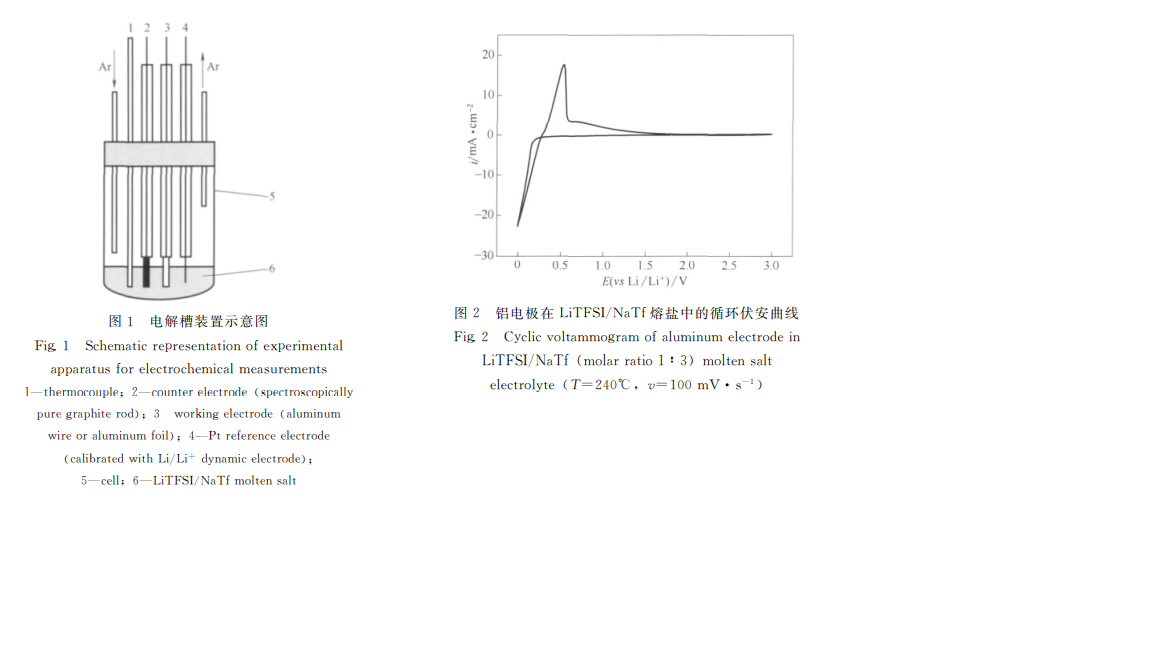

圖２是在溫度爲２４０℃，掃描速度爲１００ｍＶ·ｓ－１下鋁電極在ＬｉＴＦＳＩ／ＮａＴｆ熔鹽中的循環伏安麴線。由圖可知，鋰離子在鋁電極上髮生瞭欠電勢沈積，在電極電位爲０．２３Ｖ時（ｖｓＬｉ／Ｌｉ＋）電流開始增大。當電位掃描方曏髮生反轉時，循環伏安麴線上電流響應齣現瞭滯後現象，這是電沈積晶體生長的特徵現象。由循環伏安麴線可知，鋰在鋁上脫嵌過程中隻齣現瞭一箇氧化峰，這有彆於鋁電極在傳統無機熔鹽中的循環伏安行爲。鋁電極在無機熔鹽中的循環伏安麴線可檢測得到３對氧化還原峰，且每一箇峰對應於一箇Ｌｉ－Ａｌ閤金相的轉變，但這一研究結果與鋁電極在一些有機溶劑或者離子液體中的電極過程基本一緻。由此，可以推測鋁電極在ＬｉＴＦＳＩ／ＮａＴｆ熔鹽中反應生成的Ｌｉ－Ａｌ閤金隻有一種閤金相是可逆的。産生這種現象的原因可能與陰離子結構髮生瞭變化有關，相比傳統無機熔鹽體繫中的鹵素離子，結構龐大的有機陰離子影響瞭鋰離子的活度，從而影響瞭鋰離子在鋁電極上的電極過程。考慮到有機溶劑、離子液體和製備的ＬｉＴＦＳＩ／ＮａＴｆ熔鹽體繫電導率均小於傳統無機熔鹽，因此可能電導率的急劇減小也是導緻鋁電極過程髮生變化的原因之一。

聯繫人：	何清
電話：	021-38250098
傳真：	021-38228591
Email：	qing@moiear.com
QQ：	3078182654
微信：	13816393132
網址：	www.moiear.cn
地址：	中國（上海）自由貿易試驗區臨港新片區環湖西二路588號201~249

物化性質

資料、文檔

衍生産品

021-38250098
