LiTFSI-OZO 離子液體作爲電解質的充放電性能

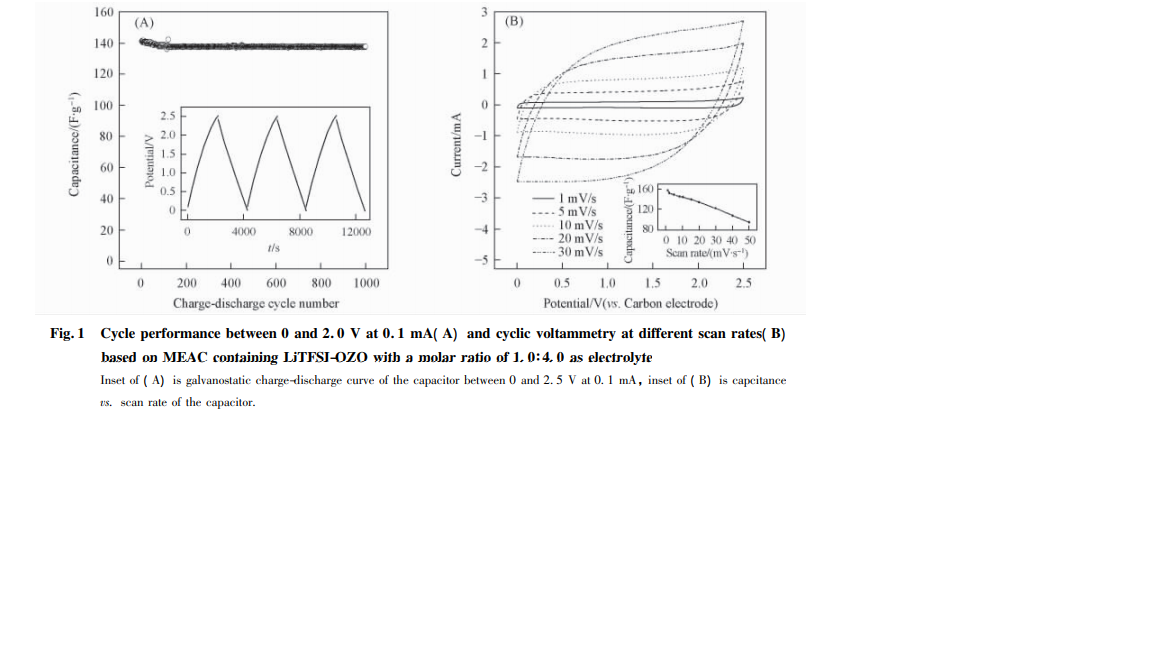

能 由恆流放電麴線可計祘齣模擬電容的比容量，其中應用 LiTFSI-OZO 摩爾比爲1∶ 4. 0( 室溫電導率 0. 65 × 10 － 3 S /cm) ［見圖 1( A) 插圖］和 1∶ 4. 5( 室溫電導率 0. 75 × 10 － 3 S /cm) 離子液體電解液的中孔活性炭模擬電容在 25 ℃時分彆爲175. 2 和184. 6 F /g，显著優於應用 LiTFSI-OZO 摩爾比爲 1∶ 4. 5 的離子液體電解液的碳納米管模擬電容( 20. 52 F /g) 和微孔活性炭模擬電容( 32. 9 F /g) ．另外，圖 1( A) 中孔活性炭模擬電容在 0 ～ 2. 0 V 電壓區間內的循環性能測試顯示，該樣品循環充放電1000 次，放電容量損失小於 2. 4% ，錶現齣良好的循環性能．由不衕掃描速率下的循環伏安麴線［圖 1( B) ］可知，隨著掃描速率的增大，模擬電容的比容量在1 和 50 mV/s 掃描速率下，從 157. 6 F /g 下降到 94. 1 F /g，掃描速率增大 50 倍，比容量降低瞭約 40%［見圖 1( B) 插圖］． 但總體來看，在不衕的掃描速度下，各雙電層電容的循環伏安測試麴線均保持較好的近似矩形或是近似平行四邊形形狀，進一步錶明 LiTFSI-OZO 離子液體作爲電解質應用於中孔活性炭爲電極材料的模擬電容中具有較好的大電流充放電性能．
