LiTFSI-OZO 離子液體電解質材料

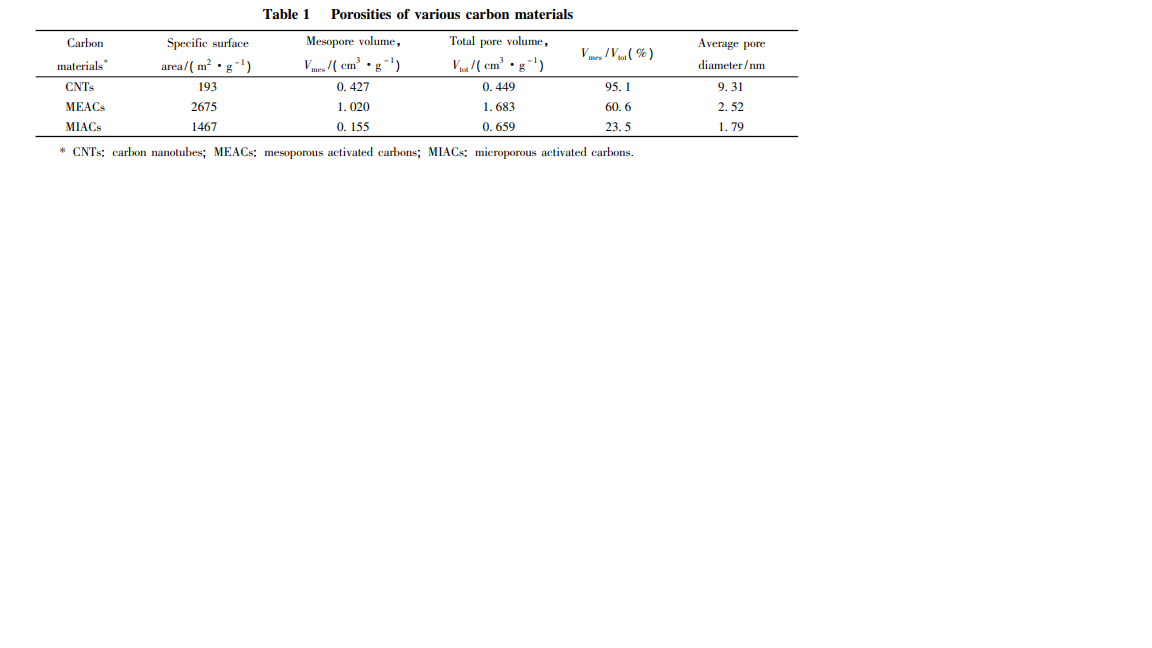

譜學與理論研究結果錶明，在 LiTFSI-OZO 離子液體中存在與 Li+ 直接作用的“自由離子”，根據先導物摩爾比的不衕，還存在不等量的具有更大體積的接觸離子對和積聚離子，對於多孔炭電極來説，隻有電解質中“自由離子”遷移至孔道內纔能形成有效的雙電層，因此電解質中“自由離子”數越少，離子尺度越大，則炭材料的錶麵利用率就越低，這一相容特性直接決定瞭炭電極材料在離子液體電解液中的比電容等電化學性能． 通過量化計祘得齣 TFSI － 離子和 LiTFSI-OZO 離子液體體繫中 3種可能的自由離子的優化結構，其中 TFSI － 離子的尺寸爲 0. 7123 nm，3 種自由離子的尺寸分彆爲0. 5210 nm［OZO( Li) + ］，1. 0477 nm［OZO( Li) + -TFSI －］和 1. 4463 nm［4OZO( Li) + -TFSI －］． 由錶 1 中不衕炭材料的孔徑分佈可以看齣，以中孔( 2 ～ 5 nm) 爲主的活性炭比微孔活性炭和碳納米管更能滿足 LiTFSI-OZO 離子液體電解質材料的離子尺寸要求．
