LITFSI与LINO基于DMSO溶剂在不同溶剂中对电池放电容量的影响

2021-10-16 11:54:00
何妍
原创
74
摘要:采用LITFSIDMSO作为电解液的锂空气电池具有最高的放电容量.这说明以Co3O4@Ni作为正极时,选择较高DN溶剂的电解液体系能够获得较高的电池放电容量。

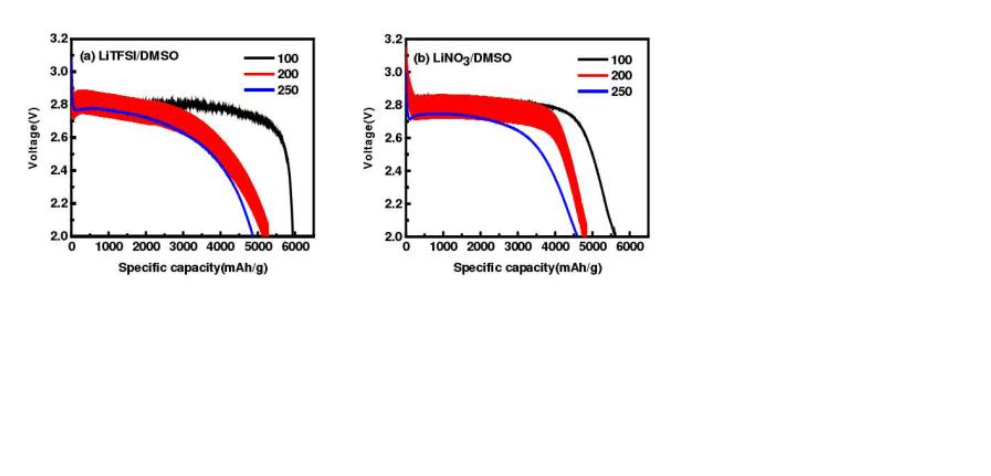

如图1所示,以 LITFSI/DMSO作为电解液的锂空气电池,在不同电流密度条件下的深度放电图。在电流密度为100 mA/g的条件下,获得较大放电容量。随着电流增加,放电容量减小。采用LiNO3/DMSO也有相同的规律,如图2所示。在高DN溶剂条件下,使用两种DN的锂盐,都能获得较高的放电容量。在这种条件下,溶剂对中间体的溶剂化占主导地位,因此不论使用高DN锂盐还是使用低DN锂盐,都是遵循溶液途径生成放电产物。
比较 LiTFSI/TMS、LiNO3/TMS、LiTFSI/TEGDME. LiNO3/TEGDME、LiTFSI/DMSO和LINO3/DMSO六种电解液体系的锂空气电池的放电容量,在电流密度为200 mA/g时

的放电比容量分别为2352 mAl/g、2767 mAh/s、3172 mAh/g. 3049 mAh/g、5264 mAh/g和4828 mAh/g.其中采用LITFSIDMSO作为电解液的锂空气电池具有最高的放电容量.这说明以Co3O4@Ni作为正极时,选择较高DN溶剂的电解液体系能够获得较高的电池放电容量。此外,相比TEGDME和TMS, DMSO作为溶剂的电解液具有较高的放电平台(2.8V)。


联系我们
联系人: 王经理
电话: 021-64196855
传真: 021-38228591
Email: sales@moiear.com
网址: www.moiear.cn
地址: 中国(上海)自由贸易试验区临港新片区丽正路1628号4幢1-2层
